โหลดหลัง:W-PD-LN03

ภายใต้ P-PD-PD01: การควบคุมกระบวนการผลิต

วันที่อัพเดท: (29/06/2563)

จัดทำโดย:ศักดา ศรีลา: / "@ศักดา ศรีลา

อนุมัติโดย: คุณเสกสรรค์ แตกเงิน /"@ Seksan

 รูปภาพ                                                                             คำอธิบายการปฎิบัติงาน

      อุปกรณ์ที่ใช้

      1. อุปกรณ์ป้องกันความปลอดภัย

            - หมวก

             - ปลอกแขน

             - ถุงมือ

             - สายพยุงหลัง

             - รองเท้าเซฟตี้

       2.  ตลับเมตร

       3. กิ๊ฟดำ





   4. เหล็กสวมยางกันความร้อน

รูปภาพ                                                                                คำอธิบยการปฎิบัติงาน

" OVEN 1 " คือ เตาอบกระจกเครื่องที่ 1

" PRESS 1 " คือ เครื่องรีดกระจกเครื่อง 1

" OVEN 2 " คือ เตาอบกระจกเครื่องที่ 2

" OVEN 3 " คือ เตาอบกระจกเครื่องที่ 3

" PRESS 2 " คือ เครื่องรีดกระจกเครื่องที่ 2



       หลักการทำงานของเตาอบ

       ความร้อนที่ได้มาจากหลอดไฟกระจายความร้อนทั้ง 6 หลอด   อุณหภูมิ

       ความร้อนที่ต้องการขึ้นอยู่กับการตั้งค่าโปรแกรม  ชนิดและความหนาของ

       กระจก ปริมาณชั้นฟิล์มที่ประกบ



   รูปภาพ                                                                                คำอธิบายการปฎิบัติงาน



                            หลักการทำงานของเครื่องรีด

       เมื่อกระจกผ่านเซนเซอร์ เครื่องจะทำงานโดยใช้แรงลมกดลูกกลิ้งตัว

       ด้านบนให้ได้ตามค่าที่ตั้งไว้  กระจกก็จะถูกรีดออกมา ขึ้นอยู่กับการตั้งค่า

       โปรแกรม ชนิดและความหนาของกระจก ปริมาณชั้นฟิล์มที่ประกบ

       ลูกกลิ้งตัวด้านบน ตามลูกศรสีแดง

       ลักษณะการกดลง ตามลูกศรสีเหลือง



       1.เมื่อกระจกที่ประกบฟิมล์กับกระจกเรียบร้อย จะถูกลำเลียงมาสู่

          ส่วนโหลดหลัง โดยผ่านเซนเซอร์ตัวที่ 1  เพื่อเข้า OVEN 1

          อุณหภูมิความร้อนที่ใช้อบกระจก เลือกใช้โปรแกรมตามขนาดของ

          กระจกและปริมาณชั้นฟิล์มที่ประกบ



       อุณหภูมิความร้อนที่ใช้ในการอบ

        กระจกขนาด 3,4 mm. อุณหภูมิที่ใช้  120 C

        กระจกขนาด 5,6,8,10,12,15,19 mm. อุณหภูมิที่ใช้  130 C

        ความเร็วของ ROLLER  ลำเลียงกระจกขึ้นอยู่กับขนาดของกระจก

        และ  ปริมาณชั้นฟิล์มที่ประกบ ตามโปรแกรมที่ตั้งค่าไว้

   รูปภาพ                                                                                คำอธิบายการปฎิบัติงาน

          2. เมื่อกระจกออกจากเตา OVEN 1 จะถูกลำเลียงเข้าสู่ PRESS 1 โดยมี

              เซนเซอร์ตัวที่ 2 เป็นตัวจับ PRESS 1 จะเริ่มการทำงานโดยลูกกลิ้งตัว

              ด้านบน จะถูกกดลงใช้แรงดันลม มีเกจวัดตามรูปด้านล่างทางซ้าย

             วัดจะชี้ขึ้นบน  ส่วนเกจวัดตามรูปทางด้านขวาเข็มวัดจะชี้ลงล่าง

             หน่วยวัดแรงกดเป็น barโปรแกรมที่ใช้เลือกที่แผงควบคุมห้องประกบ

              ตามขนาดของกระจกและปริมาณ ชั้นฟิล์มที่ประกบ







         ปริมาณแรงกดที่ใช้รีดกระจก

            กระจก 3,4,5,6 mm. จะอยู่ที่ 4.0 bar

            กระจก 8,10,12,15,19  จะอยู่ที่ 5.0 bar

            ความเร็วของ ROLLER  ลำเลียงกระจกขึ้นอยู่กับขนาดของกระจกและ

            ปริมาณชั้นฟิล์มที่ประกบ ตามโปรแกรมที่ตั้งค่าไว้



         3. เมื่อกระจกออกจากเครื่องรีด PRESS 1 จะถูกลำเลียงเข้าสู่เตา OVEN 2



และ OVEN 3 ตามลำดับ อุณหภูมิที่ใช้ในการอบของ 2 เครื่องนี้จะเท่ากัน

            อุณหภูมิความร้อนที่ใช้อบกระจก จะเลือกใช้โปรแกรมตามขนาดของ

            กระจก และปริมาณชั้นฟิล์มที่ประกบ

         อุณหภูมิความร้อนที่ใช้ในการอบ

           กระจกขนาด 3,4 mm. อุณหภูมิที่ใช้ 210 C

           กระจกขนาด 5,6,8,10,12,15,19 mm. อุณหภูมิที่ใช้ 220 C

           ความเร็วของ ROLLER  ลำเลียงกระจกขึ้นอยู่กับขนาดของกระจกและ

           ปริมาณชั้นฟิล์มที่ประกบ ตามโปรแกรมที่ตั้งค่าไว้



   รูปภาพ                                                                                คำอธิบายการปฎิบัติงาน

         4. เมื่อกระจกออกจาก OVEN 3 จะถูกลำเลียงเข้าสู่ PRESS 2 โดยมี

            เซนเซอร์ตัวที่ 3 เป็นตัวจับ PRESS 2 จะเริ่มการทำงานโดยลูกกลิ้งตัว

            ด้านบนจะถูกกดลงใช้แรงดันลม มีเกจวัดตามรูปด้านล่างทางซ้าย

            เข็มวัดจะชี้ขึ้นบน ส่วนเกจวัดตามรูปทางด้านขวาเข็มวัดจะชี้ลงล่าง

            หน่วยวัดแรงกดเป็น bar  โปรแกรมที่ใช้เลือกที่แผงควบคุมห้องประกบ

       ตามขนาดของกระจกและปริมาณ ชั้นฟิล์มที่ประกบ







    ปริมาณแรงกดที่ใช้รีดกระจก

            กระจก 3,4,5,6,8 mm. จะอยู่ที่ 6.0 bar

            กระจก 10,12,15,19  จะอยู่ที่ 7.0 bar

      สำหรับการรีดกระจกเครื่อง PRESS 2  เมื่อรีดกระจกมาถึงส่วนด้านท้าย

          กระจกจะหยุดอยู่ประมาณ 20 วินาที เพื่อไล่ฟองอากาศออก

          ความเร็วของ ROLLER  ลำเลียงกระจกขึ้นอยู่กับขนาดของกระจก

และปริมาณชั้นฟิล์มที่ประกบ ตามโปรแกรมที่ตั้งค่าไว้

        5. เมื่อกระจกออกจากเครื่อง PRESS 2 จะถูกลำเลียงโดย ROLLER

           มาที่โต๊ะส่วนโหลดหลัง พนักงานจะทำการตรวจสอบและบันทึกอุณหภูมิ โดยกำหนดดังนี้

1.กระจกCoating อุณหภูมิ 50-55 องศาเซสเซียส SF#4

2.กระจกทั่วไป อุณหภูมิ 60-75 องศาเซลเซียส พนักงานเหยียบสวิทซ์เพื่อเปิดลมช่วยพยุง

           กระจก ทำให้ สะดวกในการเคลื่ยนย้ายกระจก







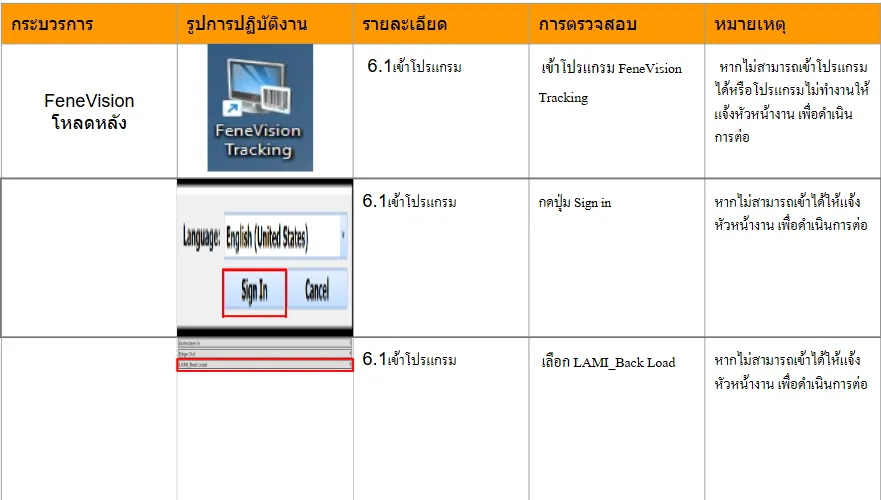

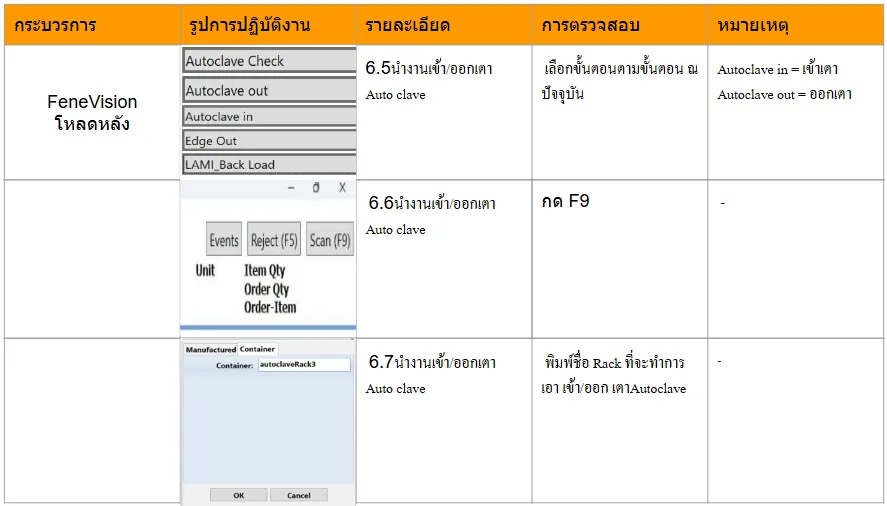

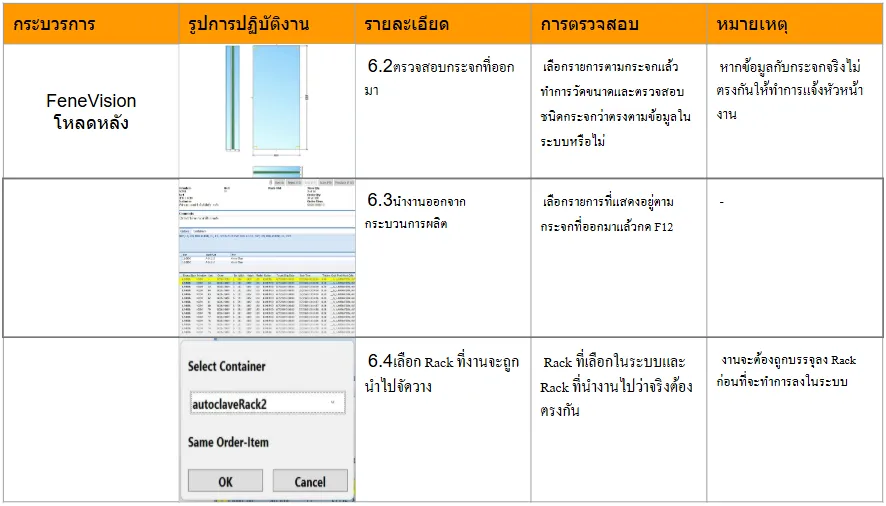

          7. ลงบันทึกใบตรวจสอบระหว่างผลิตภัณฑ์

        8. กรณีกระจกเป็นงานเทมเปอร์/งาน PIXCEL พนักงาน ต้องใช้กระดาษ

            รองและนำกิ๊ฟดำหนีบกระจกบริเวณทั้ง4 ด้านก่อนนำขึ้นรถ

           กรณีเป็นงานที่มีการเจีย เจาะบาก พนักงานต้องนำกระจกใส่แล็ค และ

           มัดเชือกป้องกันกระจกหล่นแตกแล้วส่งต่อให้กับหน่วยงานต่อไป





   รูปภาพ                                                                                คำอธิบายการปฎิบัติงาน

        กรณีเป็นงานลบคม พนักงานทำการเคลื่อนย้ายกระจกขึ้นรถสำหรับเข้าเตา

         AUTO CLAVE ได้เลย

    *** ถ้าเป็นกระจกขนาดใหญ่ ให้ใช้ดูดกระจกในการเคลื่อนย้ายกระจก อ้างอิง

    การใช้เครื่องดูดกระจาก WI การใช้เครื่องดูดกระจก ***

         9. วิธีการวางกระจกบนรถสำหรับเข้าเตา AUTO CLAVE

          9.1. นำกระขึ้นวางบนรถ

             ภาพแสดงรถสำหรับนาเข้าเตา AUTO CLAVE  จะมียางทนความร้อน

             ติดอยู่เพื่อป้องกันการกระเทือน ไม่ให้กระจกแตกบนรถ





   รูปภาพ                                                                                คำอธิบายการปฎิบัติงาน

         9.2. นำเหล็กที่สวมยางทนความร้อน เสียบคั่นระหว่างแผ่นกระจก

                ภาพแสดงเหล็กเสียบด้านข้าง



              ภาพแสดงเหล็กเสียบด้านหน้า

               ภาพแสดงเหล็กเสียบด้านบน







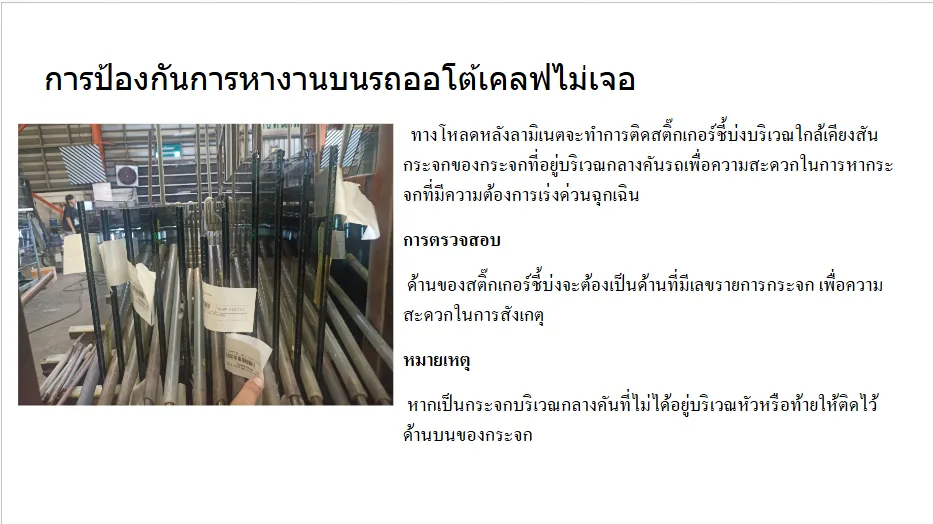

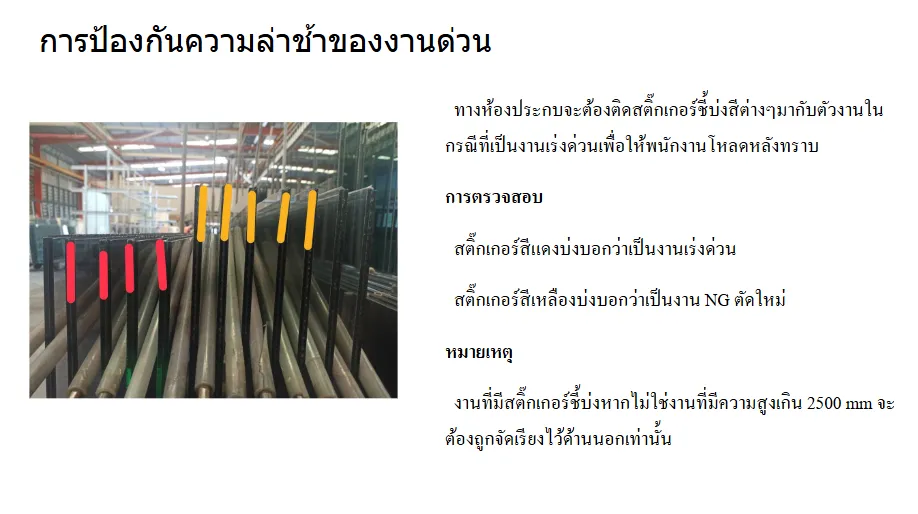

               ภาพแสดงกระจกเต็มคันรถพร้อมที่จะเข้าเตา AUTO CLAVE
