ออโต้เคลฟ:W-PD-LN04

ภายใต้ P-PD-PD01: การควบคุมกระบวนการผลิต

วันที่อัพเดท: (29/06/2563)

จัดทำโดย: คุณศักดา ศรีลา / "@ศักดา ศรีลา

อนุมัติโดย: คุณเสกสรรค์ แตกเงิน /"@ Seksan

ขั้นตอนการเตรียม AUTO CLAVE

1. น้ำที่ใช้ครื่อง COOLING TOWER*** ก่อนที่จะสับสวิทซ์เครื่อง (COOLING TOWER)  จะต้องตรวจปริมาณน้ำ ในบ่อก่อนทุกครั้ง ปริมาณในบ่อจะต้องมีปริมาณ 2,000 ลิตรเท่านั้นถึงจะ  สามารถทำการเปิดสวิทซ์ได้  กรณีน้ำในบ่อสูงไม่ถึงท่อ PVC สีฟ้า ให้ทำการ  เติมน้ำก่อนให้สูงถึงระดับท่อ PVC สีฟ้า แล้วจึงสามารถสับสวิทซ์ได้ ***

 วิธีการเปิดน้ำใส่บ่อน้ำ ( Cooling Tower )

1. น้ำที่นำไปใช้ล้างกระจกคือน้ำที่ผ่านจากเครื่องกรอง RO ในถังที่มีลูกศรชี้   วิธีการนำน้ำไปใส่บ่อน้ำ ( Cooling Tower )

1.1 เปิดก๊อกน้ำตามรูปที่ลูกศร ตามรูป

1.2 บิดก๊อกไปทางลูกศรชี้ ตามรูป

1.3 เปิดก๊อกตัวขวา ไปทางลูกศรชี้ตามรูป

1.4 กด " ON " สีเขียวด้านบน ปั๊มก็จะเริ่มทำงานดูดน้ำส่งไปยังบ่อน้ำ ( Cooling Tower )  น้ำจะไหลจากท่อสีดำ ตามที่ลูกศรชี้

 ( Cooling Tower )  น้ำจะไหลจากท่อสีดำ ตามที่ลูกศรชี้

 วิธีการปิดน้ำ

1.1. กดปุ่ม " OFF " สีแดง

1.2. บิดก๊อกน้ำไปทางลูกศรชี้ ตามรูป

1.3. บิดก๊อกไปทางลูกศรชี้ ตามรูป

1.4. บิดก๊อกน้ำไปทางลูกศรชี้ ตามรูป

2. ลม

เครื่องปั๊มลม อยู่ด้านหลังโรง GF 2



 วิธีการเปิดเครื่องปั้มลม

1. บิดสวิทซ์ไปที่ " ON " ทางขวามือ ตามลูกศรชี้

2. บิดไปที่ " AUTO DUAL " ทางขวามือ ตามลูกศร

3. กดปุ่ม " START " สีเขียว

4. เกจวัดปริมาณของลมที่อยู่ในถัง  เมื่อลมเติมเต็มถังเครื่องก็จะหยุดทำงาน อัตโนมัติ เมื่อเข็มวัดเกจ PRESSURE GAUGE (ความดัน) ชี้ไปที่  15 บาร์

3. เครนและรอกไฟฟ้า

วิธีการใช้รีโมทบังคับเครนและรอกไฟฟ้า

หมายเลข 2 คือ ปุ่มกดเพื่อปล่อยลอกไฟฟ้าลง

หมายเลข 3 คือ ปุ่มกดเลื่อนรอกไปทางขวา ( คนกดรีโมทยืนหันหน้าไป   ทางเตา AUTO CLAVE )

หมายเลข 4 คือ ปุ่มกดเลื่อนรอกไปทางซ้าย ( คนกดรีโมทยืนหันหน้าไป   ทางเตา AUTO CLAVE )

หมายเลข 5 คือ ปุ่มกดเลื่อนเครนไปข้างหน้า ( คนกดรีโมทยืนหันหน้า   ไปทางเตา AUTO CLAVE )

หมายเลข 6 คือ ปุ่มกดเลื่อนเครนไปถอยหลัง ( คนกดรีโมทยืนหันหน้า   ไปทางเตา AUTO CLAVE )

ลูกศรสีเหลืองคือภาพแสดงรูป ชุดรอกไฟฟ้า

ลูกศรสีแดงภาพแสดงรูปเครนไฟฟ้า

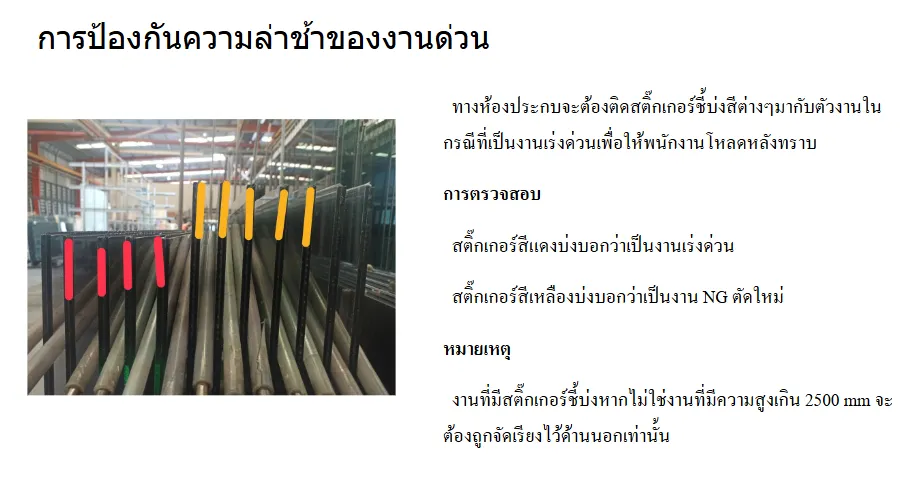

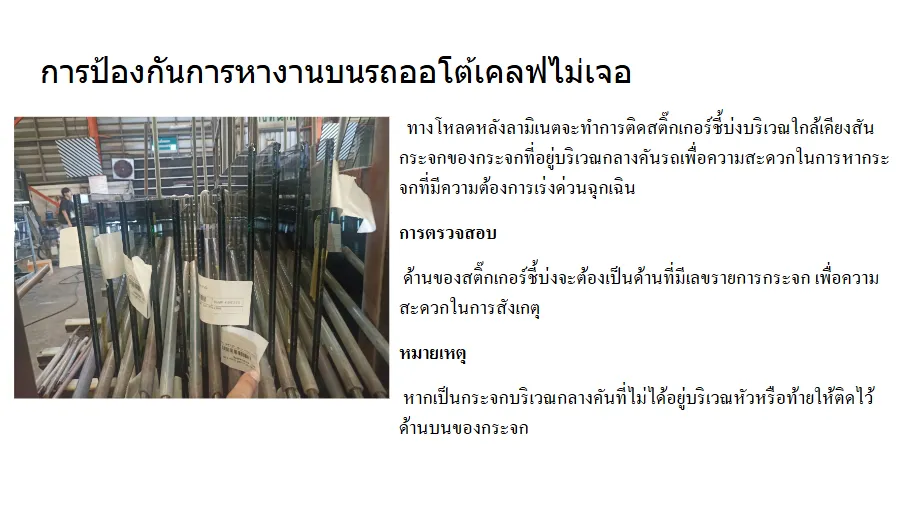

วิธีการปฎิบัติงาน

1. กดรีโมทบังคับให้เครน  เพื่อนำตะขอมาเกี่ยวที่ด้านหน้าของรถตามรูป

2. จากนั้นกดรีโมทบังคับลากรถนำไปวางหน้าประตูเตา AUTO CLAVE โดยให้นำรถด้านที่มีล้อเข้าไปตามช่องเหล็กที่กั้นบังคับล้อรถ ตามลูกศรชี้ และด้านที่เป็นขาเหล็กจะต้องอยู่ต้องจุดมาร์คเท่านั้น  ในการเคลื่อนย้ายรถ แต่ละครั้งพนักงานจะต้องใช้ความระมัดระวัง

3. จากนั้นปลดล็อคตัวล็อค โดนการผลักไปทางขวามือตามรูป  ตัวล็อคจะอยู่ด้านรถที่มีล้อ  จึงสามารถดันรถเข้าเตา AUTO CLAVE ได้  ลูกศรสีแดง คือ การล็อครถเพื่อไม่ให้รถไหลลงจากแท่น  ลูกศรสีเหลือง คือ การปลดล็อค

4. จากนั้นให้พนักงานดันรถเข้าไปในเตา AUTO CLAVE ตามรูป ข้อควรระวังลักษณะของล้อที่ลูกศรสีเหลืองชี้ เมื่อดันรถเข้าไปในเตา  AUTO CLAVE  จะต้องอยู่ตรงกับรางที่ลูกศรสีแดงชี้

5. จากนั้นใช้เครนบังคับรถมาวางในพื้นที่มีสีแดง  ที่สำหรับวางรถ ตามรูปเพื่อที่จะสามารถปิดประตูเตา AUTO CLAVE ได้



6. สับสวิทซ์ ไปทางซ้ายมือตามรูป  เพื่อเปิดระบบไฟการทำงานของเตา AUTO CLAVE  ไฟแจ้งเตือนสีแดงบนตู้จะติดขึ้น

7. หมุนปุ่ม " Emergency " สีแดง ไปทางขวา

8. บิดกุญแจ " AUXDLIARY RESET " ไปทางขวามือเพื่อทำการ RESET เครื่อง

9. กดปุ่ม " MAIN IN AUTO CLAVE RESET "

10. กดปุ่ม " ALARM SILENCING "

11. บิดกุญแจ  " OPEN CLOSED DOOR " บิดไปทางด้านขวามือค้างไว้เพื่อปิดประตูเตา AUTO CLAVE จนประตูปิดแน่นสนิท

ภาพแสดงประตูเตา AUTO CLAVE  ที่ยังปิดไม่สนิท

  ภาพแสดงลักษณะประตูเตา AUTO CLAVE ที่ปิดแน่นสนิท จะมีเหล็กล็อคตามรูป

12. เปิดเซฟตี้วาล์วที่อยู่ข้างเตา  AUTO CLAVE

ภาพที่ 1 แสดงการปิดเซฟตี้วาล์ว

ภาพที่ 2 แสดงการเปิดเซฟตี้วาล์ว

13. เปิดวาว์ลลมที่อยู่ข้างเตา  AUTO  CLAVE  ลักษณะการเปิดวาล์ว ลม

รูปที่ 1 คือวาล์ว ลมที่ปิดอยู่

รูปที่  2 คือ การเปิดวาล์ว ลมประมาณ ดังรูป  ถ้าเปิดวาล์ว ลมมาเกินไปส่งผลกระทบกับการทำงานของส่วนอื่นๆ ในการผลิต เช่น โต๊ะดัด เตาฮีสโซค ที่ต้องใช้ลมเป็นปัจจัยหลักในการผลิตงาน

วิธีการเปิดลม เริ่มจากการค่อยๆเปิดวาล์วเบาๆก่อนเพื่อไม่ให้ส่งผลกระทบกับส่วนอื่นๆ แล้วจึงเปิดให้ได้องศาตาม

รูปให้ได้ระดับตามรูป จะอยู่ที่  15 bar  เพราะ step ในการทำงานแรงดันที่ใช้สูงสุดจะอยู่ที่  12 bar

14. สับสวิทซ์เครื่อง(COOLING TOWER) ขึ้นไปที่ ON สีแดงตามลูกศรทั้ง 2 ตัว เพื่อทำการเปิดเครื่อง  สวิทซ์จะอยู่ด้านหลังโรง GF2

15. จากนั้นมาที่แผงควบคุมเครื่อง AUTO CLAVE  กดปุ่ม " F9 " เพื่อทำการ" LOGIN " ตามที่ลูกศรชี้

 เมื่อทำการ " LOGIN " จะเข้าสู่หน้าจอหลัก.

16. กดปุ่ม "F13" เพื่อเลือก  Setpoint

17. จากนั้นจะเข้าสู่หน้าจอนี้ กดปุ่ม "F11" เพื่อเลือก  RESET

18. จากนั้นจะเข้าสู่หน้าจอนี้ กดปุ่ม "F11" เพื่อเลือก  RESET

19. จากนั้นจะเข้าสู่หน้าจอนี้ กดปุ่ม "F13" เพื่อเลือก  Alarms

20. จากนั้นจะเข้าสู่หน้าจอนี้ กดปุ่ม "F11" เพื่อเลือก  RESET

 ไฟสีแดงที่กระพริบบนตู้ควบคุมเตา AUTO CLAVE  จะหยุดกระพริบแสดงว่าเครื่องได้ทำการปล็ดล็อค  ALARMS แล้ว

21. กดปุ่ม " F3 " เพื่อเลือก Cycle

22.  จะเข้าสู่หน้านี้ กดปุ่ม " F10 " เลือก START จากนั้นเครื่องจะเริ่มทำงานโดยอัตโนมัติ

23. กรณีต้องการหยุดการทำงานชั่วคราวของเตา  AUTO CLAVE  กดปุ่ม " F3 " เพื่อเลือก Cycle



24.  จะเข้าสู่หน้านี้ กดปุ่ม " F11 " เลือก HOLD จากนั้นเครื่องจะหยุดการทำงานทันที

25. กรณีต้องการหยุดเครื่องฉุกเฉิน ให้กดปุ่ม " Emergency Stop"

26. เมื่อเตา AUTO CLAVE ทำงานจนเสร็จ STEP ที่ 6  ให้ทำการเช็คแรงดันและอุณหภูมิความร้อนในเตา  ก่อนที่จะทำการปิดเซฟตี้วาล์ว

ภาพที่ลูกศรชี้สีแดง คือเกจวัดแรงดันในเตาอบจะต้องอยู่ที่ 0 bar

ภาพที่ลูกศรชี้สีเหลือง คือเกจวัดอุณหภูมิความร้อนในเตาอบ

จะต้องไม่เกิน  50 c

27. จากนั้นทำการปิดเซฟตี้วาล์ว  ตามรูป

28.จากนั้นปิดวาล์วลม ตามรูป

29. สับสวิทซ์ลงมาที่ " OFF " เพื่อปิดการทำงานของ (COOLING TOWER) ทั้ง 2 ตัว

30. ปิดกุญแจ " OPEEN CLOSED DOOR "  บิดไปทางซ้ายมือค้างไว้จนประตู เปิดออกหมด

31. กดรีโมทบังคับให้เครน  เพื่อนำตะขอมาเกี่ยวที่ด้านหน้าของรถตามรูป

32. จากนั้นกดรีโมทบังคับลากรถนำไปวางหน้าประตูเตา AUTO CLAVE โดยให้นำรถด้านที่มีล้อเข้าไปตามช่องเหล็กที่กั้นบังคับล้อรถ ตามลูกศรชี้ และด้านที่เป็นขาเหล็กจะต้องอยู่ต้องจุดมาร์คเท่านั้น

33. จากนั้นให้พนักงานลากรถออกจากในเตา AUTO CLAVE ตามรูป ข้อควรระวังลักษณะของล้อที่ลูกศรสีเหลืองชี้  เมื่อดันรถเข้าไปในเตา  ข้อควรระวังลักษณะของล้อที่ลูกศรสีเหลืองชี้  เมื่อดันรถเข้าไปในเตา

33.1

34. วิธีการปิดเครื่อง

34.1. กดปุ่ม " Emergency Stop "

 34.2. สับสวิทซ์ลงมาตามรูป ระบบไฟของเครื่อง AUTO CLAVE จะถูกปิดลง
