ผลิตกระจกLAMINAT EVA :W-PD-EV01

ภายใต้ P-PD-PD01: การควบคุมกระบวนการผลิต

วันที่อัพเดท: (29/06/2563)

จัดทำโดย: คุณศักดา ศรีลา / "@.ศักดา ศรีลา

อนุมัติโดย: คุณเสกสรรค์ แตกเงิน /"@ Seksan

ชื่อเอกสาร : วิธีการปฎิบัติงาน การผลิตกระจก LAMINATE EVA

ภาพเตาที่ใช้ในการอบกระจกงาน  EVA  LAMINAGE

อุปกรณ์ที่ใช้

 1. แลคที่ใช้สำหรับนำงาน EVA  LAMINAGE ที่ประกบเสร็จแล้ว  วางกระจก

 เข้าเตา  แลคสามารถวางกระจกได้ 4 ชั้น

2. ถุงซิลิโคลนที่ใช้สำหรับใส่กระจก EVA  LAMINAGE ที่ประกบเสร็จแล้ว

ลักษณะของถุงด้านนอกจะเป็นยางซิลิโคลนมีผ้ารองอยู่ด้านใน และมีสายสะดือเพื่อเสียบกับวาล์วที่ตัวเครื่องเพื่อดูดอากาศภายในถุง สายสะดื้อจะมี 2 สายอยู่ส่วนหัวและส่วนท้ายของถุง



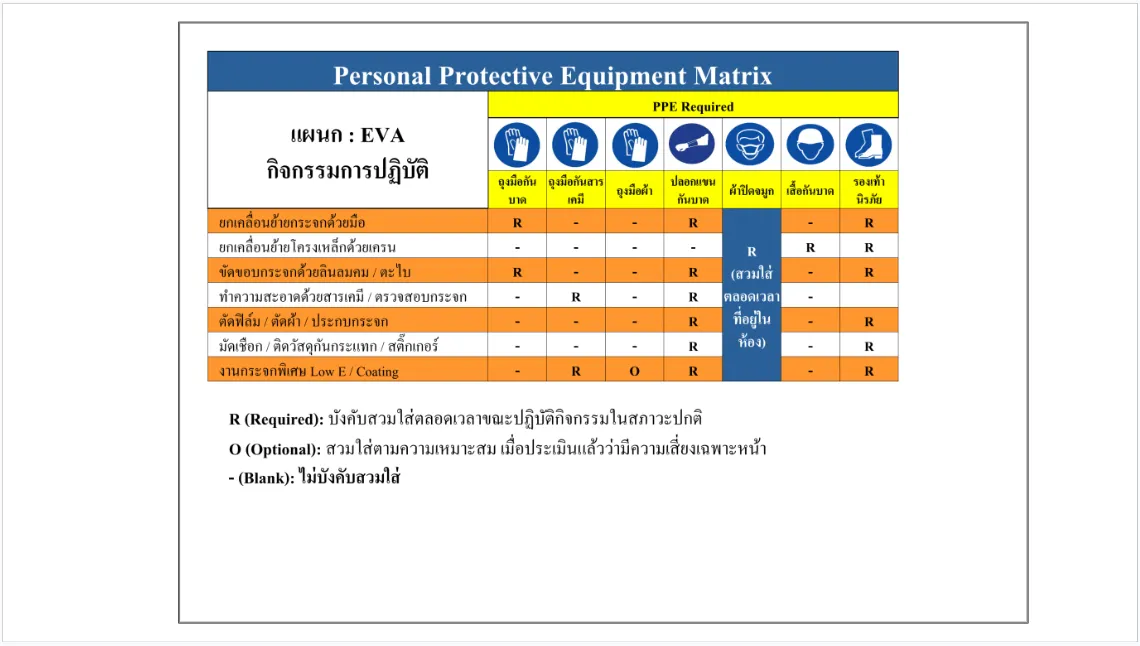

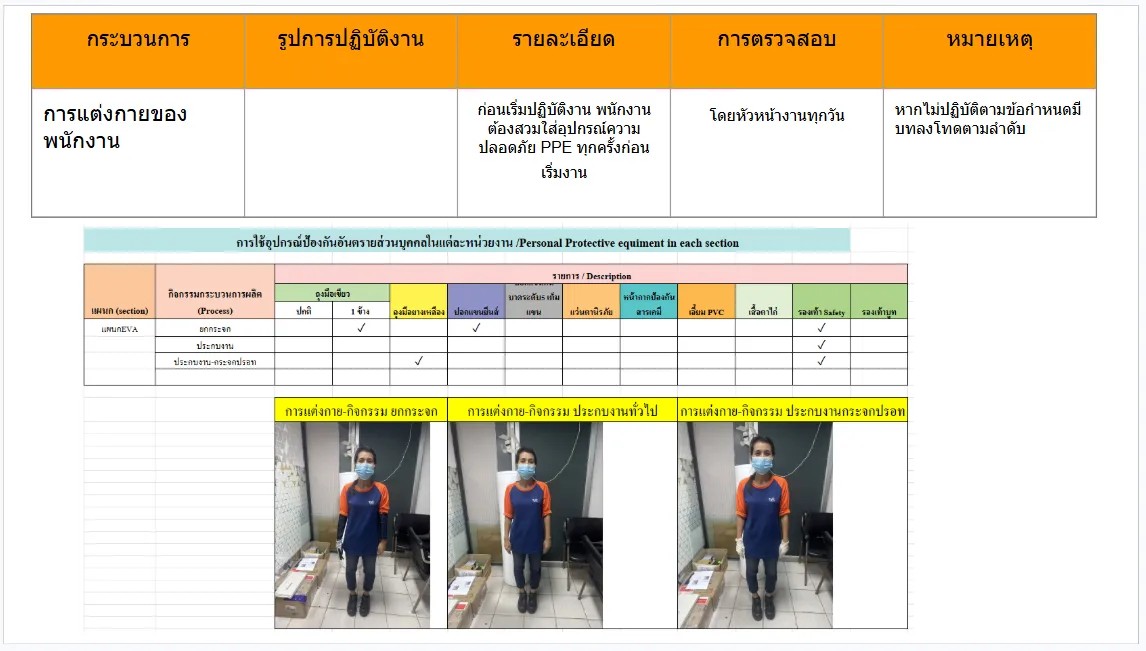

  การประกบงาน EVA LAMINAGE

1. พนักงานตรวจสอบใบ SO กับกระจกที่จะต้องทำการ EVA LAMINAGE โดยตรวจชนิดของกระจก ความหนาของกระจก  ลายผ้าที่ใช้ประกบ

  2. ตรวจวัดความกว้าง ความยาวของกระจก โดยใช้ตลับเมตรเป็นเครื่องมือวัด (พนักงานควรใช้ความระมัดระวังในการวัดเพื่อไม่ให้กระจกเป็นรอย)

  3.ใช้หินถูลบคมบริเวณรอบกระจกทั้ง 4 ด้าน

 วิธีการถูลบคม จับหินให้อยู่ระดับ 45 องศาของระดับกระจกตามรูป ถูลบคมให้รอบกระจกทั้ง 4 ด้าน จากนั้นทำการพลิกกระจก แล้วใช้หินถูลบคมกระจกทั้ง 4 ด้าน ตรวจเช็คความคมโดยการใช้มือสัมผัสเบาๆที่ขอบกระจก

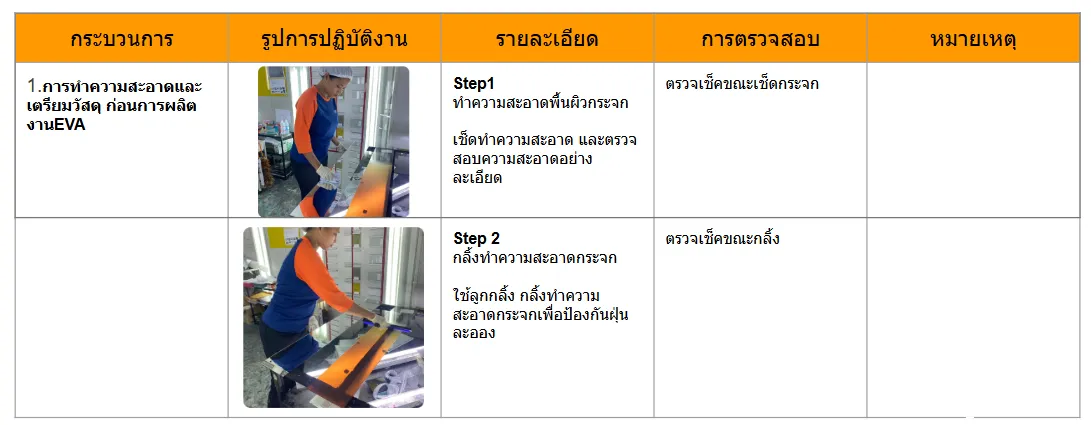

 4. ใช้ผ้าขาวชุปทินเนอร์แล้วเช็ดทำความสะอาดให้ทั่วทั้งแผ่น

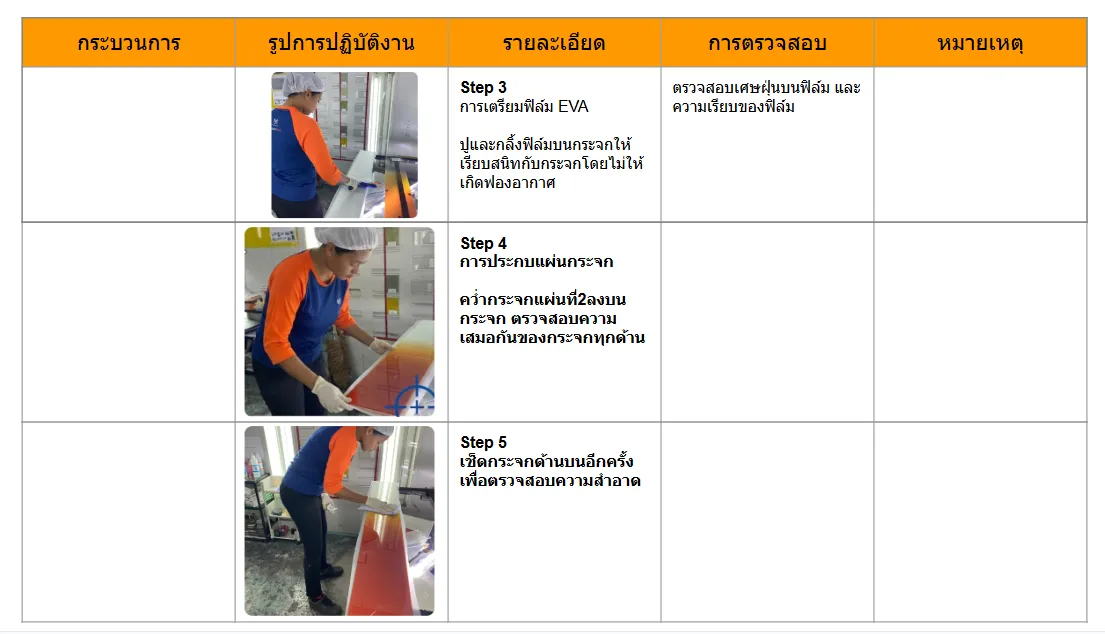

  5. จากนั้นนำฟิมล์มาวางบนกระจกเป็นชั้นที่ 1

  6. จากนั้นนำผ้ามาวางเป็นบนชั้นฟิล์มเป็นชั้นที่ 2

  7. จากนั้นนำฟิมล์มาวางบนกระจกเป็นชั้นที่ 3

  8. นำกระจกที่ทำความสะอาดแล้วอีกแผ่นมาวางเพื่อประกบ

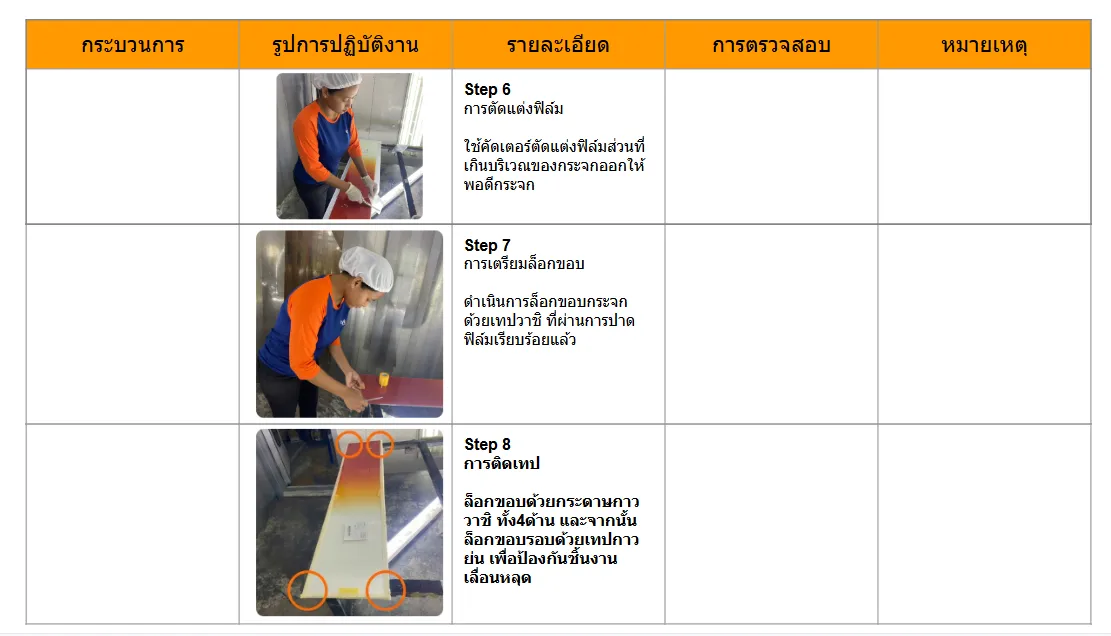

  9. จากนั้นตัดฟิล์ม ตามรูป

โดยวิธีการจับมีดระดับให้เสมอขอบกระจก แล้วปาดฟิล์มและผ้าออก สำหรับงาน EVA LAMINAGE จะต้องปาดฟิล์มออกให้เสมอกับขอบกระจก

 10. จากนั้นนำเทปกาวมาติดบริเวณรอบกระจกทั้ง 4 ด้าน ตามรูป

เพื่อป้องกันเคลื่อนทำให้เกิดปัญหากระจกเหลื่อม

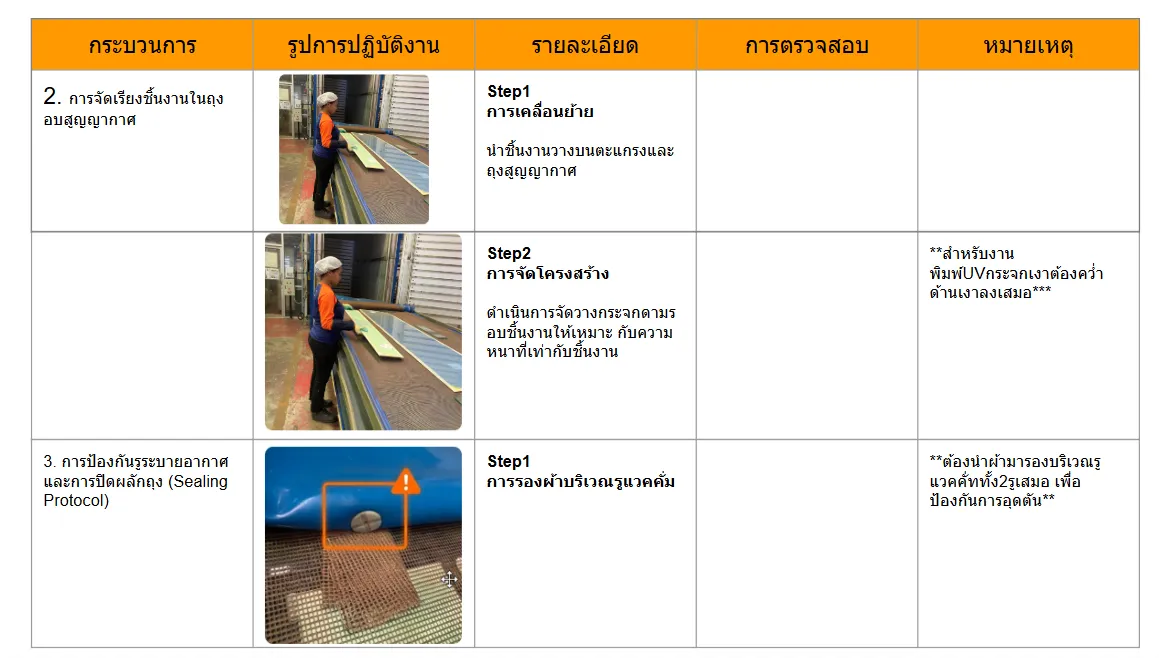

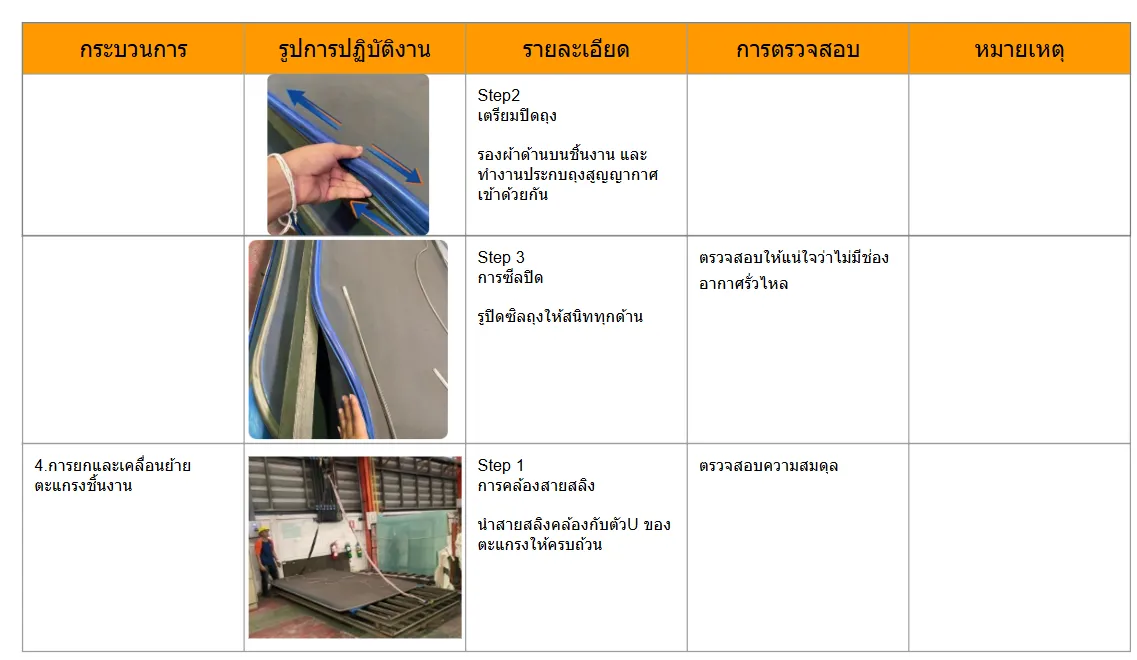

  วิธีการแพ็คถุง

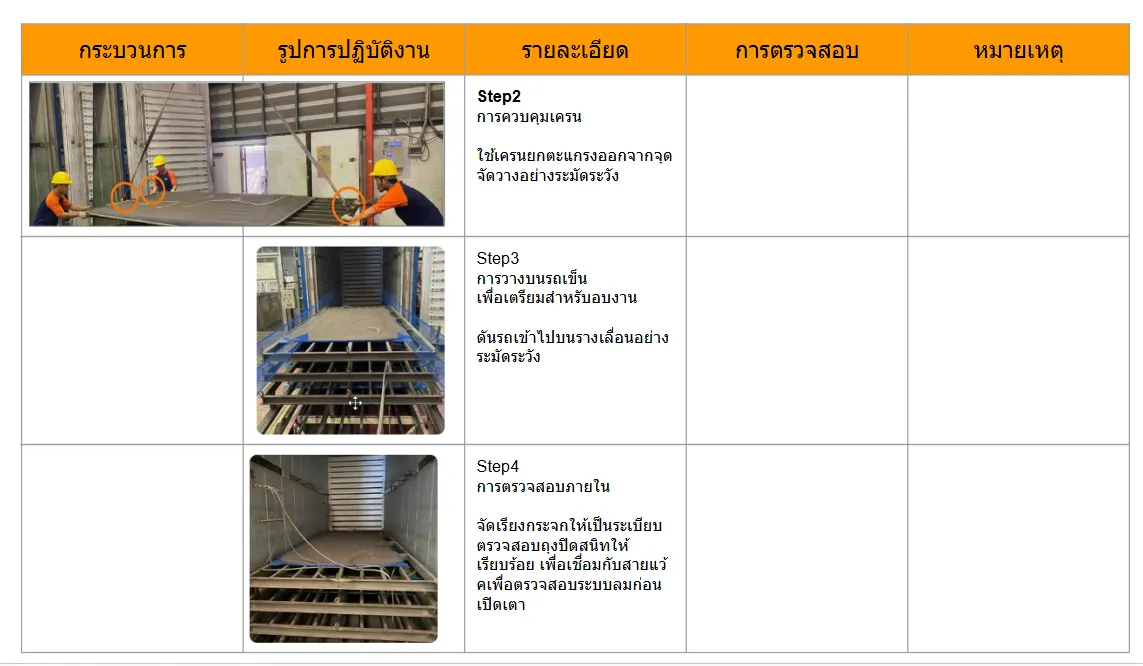

1. นำถุงยางไปวางบนชั้นแลคที่จะนำเข้าเตา ตามรูป

 2. นำกระจกที่ประกบเสร็จแล้วไปวางใส่ถุง ตามรูป

3. นำผ้ากันความร้อนคลุมกระจกที่วางบนถุงซิลิโคน

4. ทำการกดปิดถุงให้รอบทั้ง 4 ด้าน ลักษณะของถุงเหมือนกับถุงซิปล็อคต้องตรวจดูให้มั่นใจว่าได้

ล็อคถุงทั้ง 4 ด้า นแน่นสนิท   หากไม่แน่นนั้นจะทำให้กระจกที่อบเกิดฟองอากาศได้

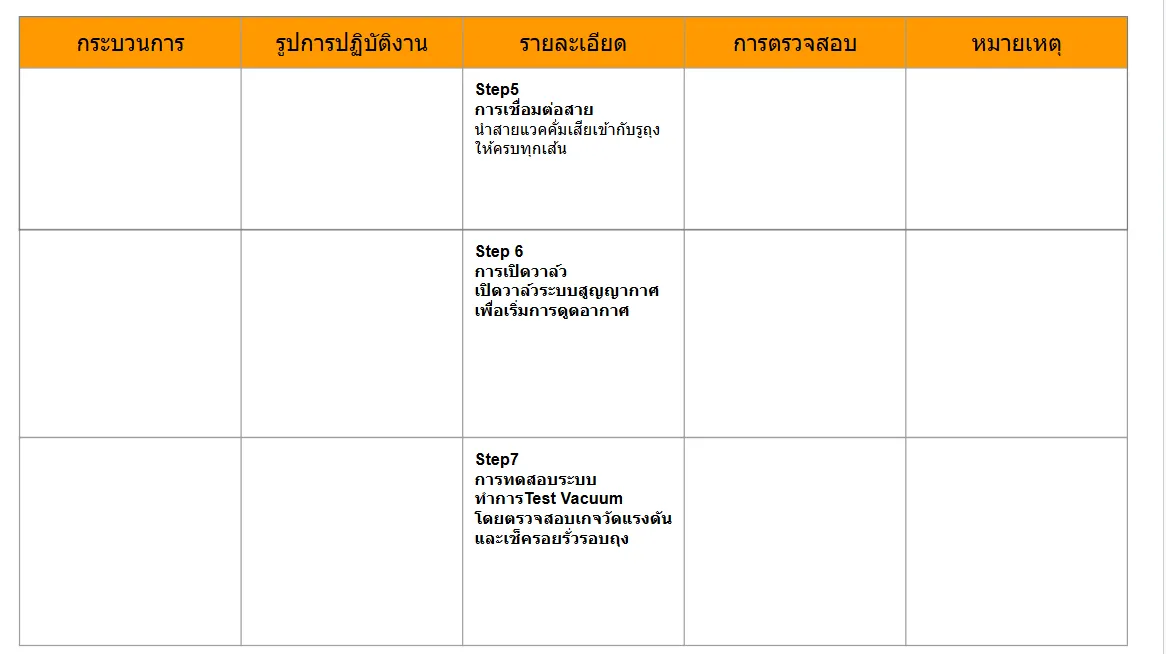

5. จากนั้นดันรถเข้าไปในเตา  นำสายสะดือ 2 เส้น เสียบเข้ากับช่องเสียบที่เตา ตามรูป

  ภาพแสดงการเสียบสายสะดือเข้ากับช่องเสียบที่เตา

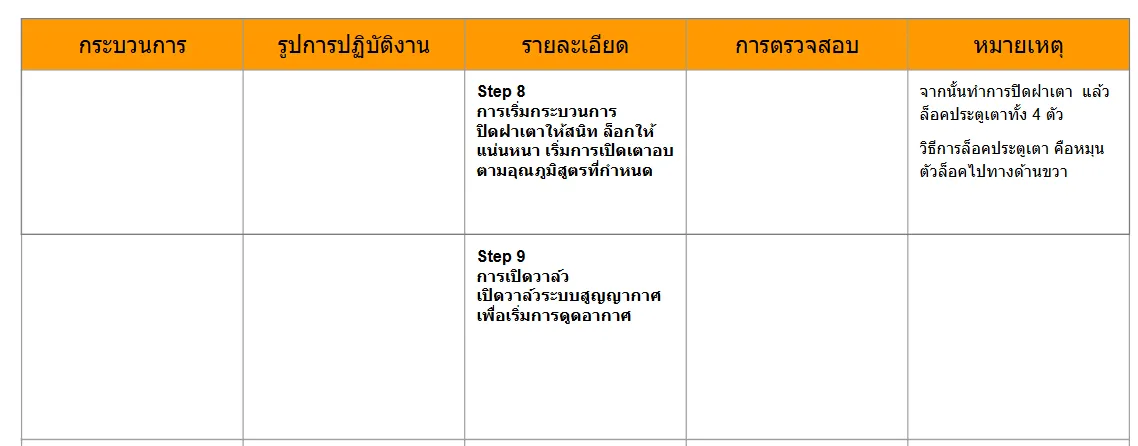

  6. จากนั้นทำการปิดฝาเตา  แล้วล็อคประตูเตาทั้ง 4 ตัว

  วิธีการล็อคประตูเตา คือหมุนตัวล็อคไปทางด้านขวา

 วิธีการเปิดเครื่อง   ภาพตู้ควบคุมการทำงานของเตา

1. บิดสวิทซ์  " MAIN SWITCH " ไปทางด้านขวาตามรูป  จะมีเสียงเตือนดังการเปิดเครื่อง

2. กดปุ่มสีแดง " ACKNOWLEDGE - RESET ALARM "   เสียงเตือนก็จะหยุด

3. กดปุ่มสีเขียว " STAR RESISTANCE SEFETY "

4. เมื่อระบบทำการ RESET เสร็จก็จะเข้ามาสู่หน้าจอหลักนี้

5. เลือกโปรแกรม " PROGRAM SELECTION " ที่หน้าจอหลัก

6. จากนั้นจะเข้าสู่หน้าจอนี้    เลือกโปรแกรมตรงลูกศรชี้ลง  ตามรูป  จากนั้นกดเลือกโปรแกรมที่จะใช้

7. จากนั้นกดเลือก " Lam " ตามลูกศรชี้ให้ขึ้นไฟสีเขียว ตามรูป

8. จากนั้นกดเลือก " V Pump "  ตามลูกศรชี้ให้ขึ้นไฟสีเขียว ตามรูป ในการเลือก " V Pump " จะเลือกการที่นำสายยางเสียบเข้าช่องเสียบที่เตา

  " V Pump 1 " จะอยู่ทางด้านขวามือ เมื่อหันหน้าเข้าหาตู้ควบคุมการทำงานของเตา

  " V Pump 2 " จะอยู่ทางด้านซ้ายมือ เมื่อหันหน้าเข้าหาตู้ควบคุมการทำงานของเตา

9. จากนั้นกดเลือกตรงที่ลูกศรชี้จนไฟสีเขียว  ตามรูป  เพื่อทำการโหลดโปร แกรมที่เข้าเครื่อง

10. จากนั้นแตะเลือก " Program Load "  ตามที่ลูกศรชี้  เพื่อโหลดโปรแกรม ไปยังหน้าจอหลัก

11. กดเลือก " Kilm " เพื่อกลับไปสู่หน้าจอหลัก

12. กดเลือก " RUN PROCESS " จากนั้นเครื่องจะโหลดโปรแกรมประมาณ 5-8 นาที ก็จะเริ่มทำงานโดยอัตโนมัติ

13. จากนั้นเปิดวาล์ว V Pump  เฉพาะที่เสียบสายสะดือเข้ากับช่องเสียบที่เตา วิธีการเปิดวาล์วจะเปิด ตามลักษณะลูกศรชี้

14. เมื่อเตาเริ่มทำงานให้ตรวจเช็คดูเกจวัด Vacumm ค่าที่แสดงจะต้องเป็น ค่าที่ไม่ต่ำกว่า -.940 bar

15. จากนั้นมาที่ตู้ควบคุมการทำงานของเตา  ตรวจเช็คอุณหภูมิความร้อน  กดเลือก ZONE 1 ตามลูกศรชี้

16. จากนั้นจะเข้าสู่หน้าจอนี้  จะเป็นกราฟแสดงอุณหภูมิความร้อน เส้นสีฟ้า คืออุณหภูมิที่ตั้งเป้าหมายไว้   เส้นสีเหลือง คืออุณหภูมิจริง  อุณหภูมิความร้อนกราฟเส้นทั้งจะแสดงค่าห่างกันไม่เกิน 5 องศา

  17. กรณีต้องการหยุดการทำงานของเตาแบบฉุกเฉินให้กดปุ่ม  " Emergency Stop"

 18. เมื่อเตาทำงานจนเสร็จกระบวนการ จะหยุดการทำงานเองโดยอัตโนมัติ ทำการเปิดเตา เพื่อนำกระจกออกจากเตา วิธีการเปิดเตา  หมุนคลายล็อคทั้ง 4 ตัว ออกไปทางซ้ายมือตามลูกศร

  19. การลากรถออกจากเตา

20. จากนั้นแกะถุงยางออก และนำกระจกออกจากถุง

วิธีการปิดระบบควบคุมการทำงานของเตา

1. กดปุ่ม   " Emergency Stop" ลง

2. บิดสวิทซ์  " MAIN SWITCH " ไปทางด้านซ้ายตามรูป
