เติมเม็ดกันความชื้นเครื่องดัด : W-PD-IG02
ภายใต้ Procedure: (P-PD-PD03 : การควบคุมกระบวนการกระจกอินซูเลท)
วันที่อัพเดท: (01/12/2556)
จัดทำโดย: คุณณัฐพล แพทย์ไชโย / Natthaphol
อนุมัติโดย: คุณเสกสรร แตกเงิน / Seksan
ใครควรอ่านเอกสารฉบับนี้
หัวหน้าแผนกควบคุมการผลิต หัวหน้ากะ,หัวหน้าหน่วย พนักงานหน่วยงานอินซูเลท
วิธีการทำงาน
หลังจากได้ชิ้นงานสำเร็จจากเครื่องดัดอลูมิเนียม Airgab
เข้าสู่การเติมเม็ดกันความชื้น โดยเครื่องเติมเม็ดกันความชื้น เฉพาะที่มาจากเครื่องดัดเฉพาะที่มาจากเครื่องดัด

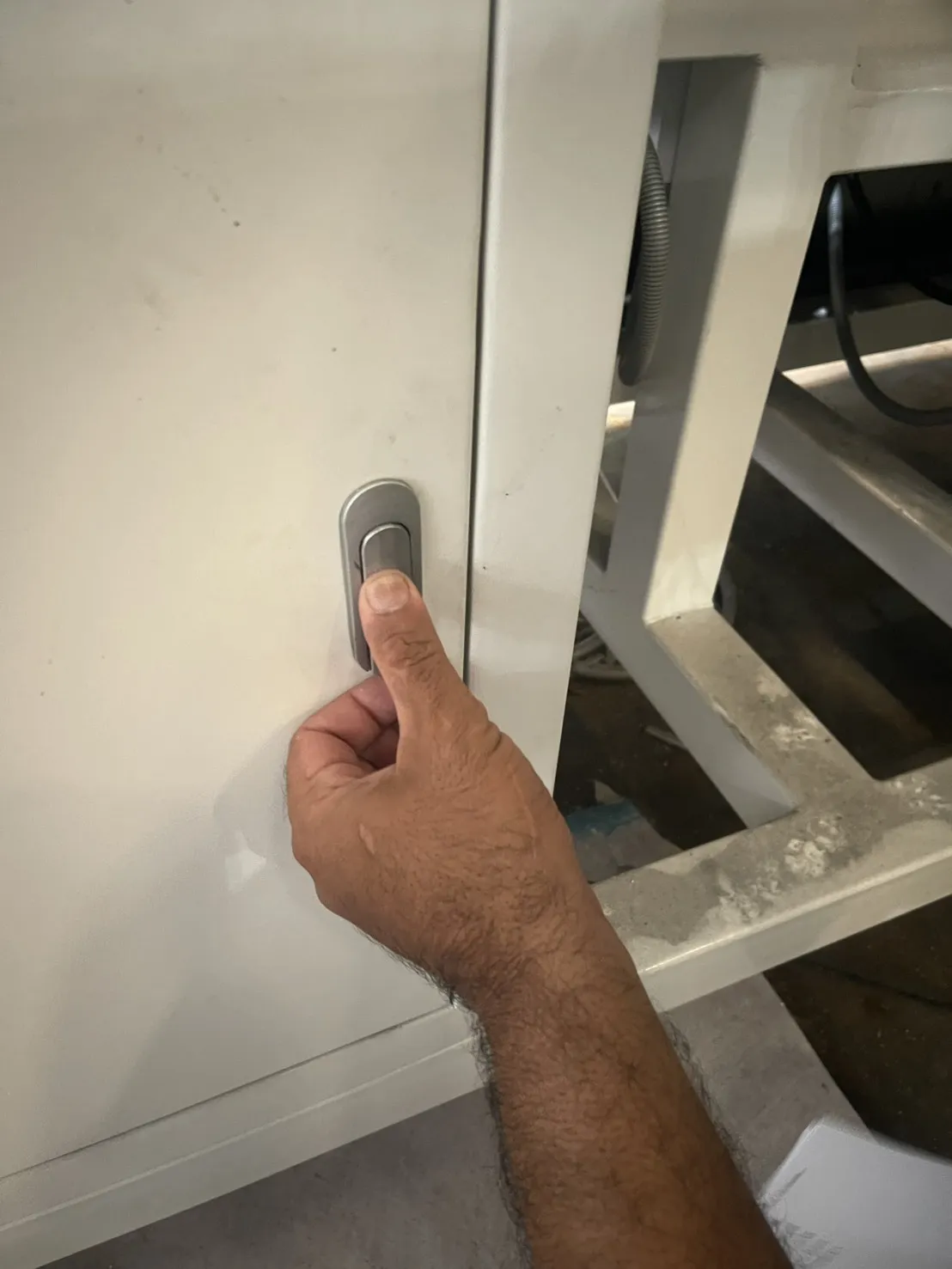

1.บิดหูจับเขาควาย ตามเข็มนาฬิกา เพื่อเปิดตู้ไฟฟ้า(จะติดตั้งอยู่ด้านหลังเครื่อง)

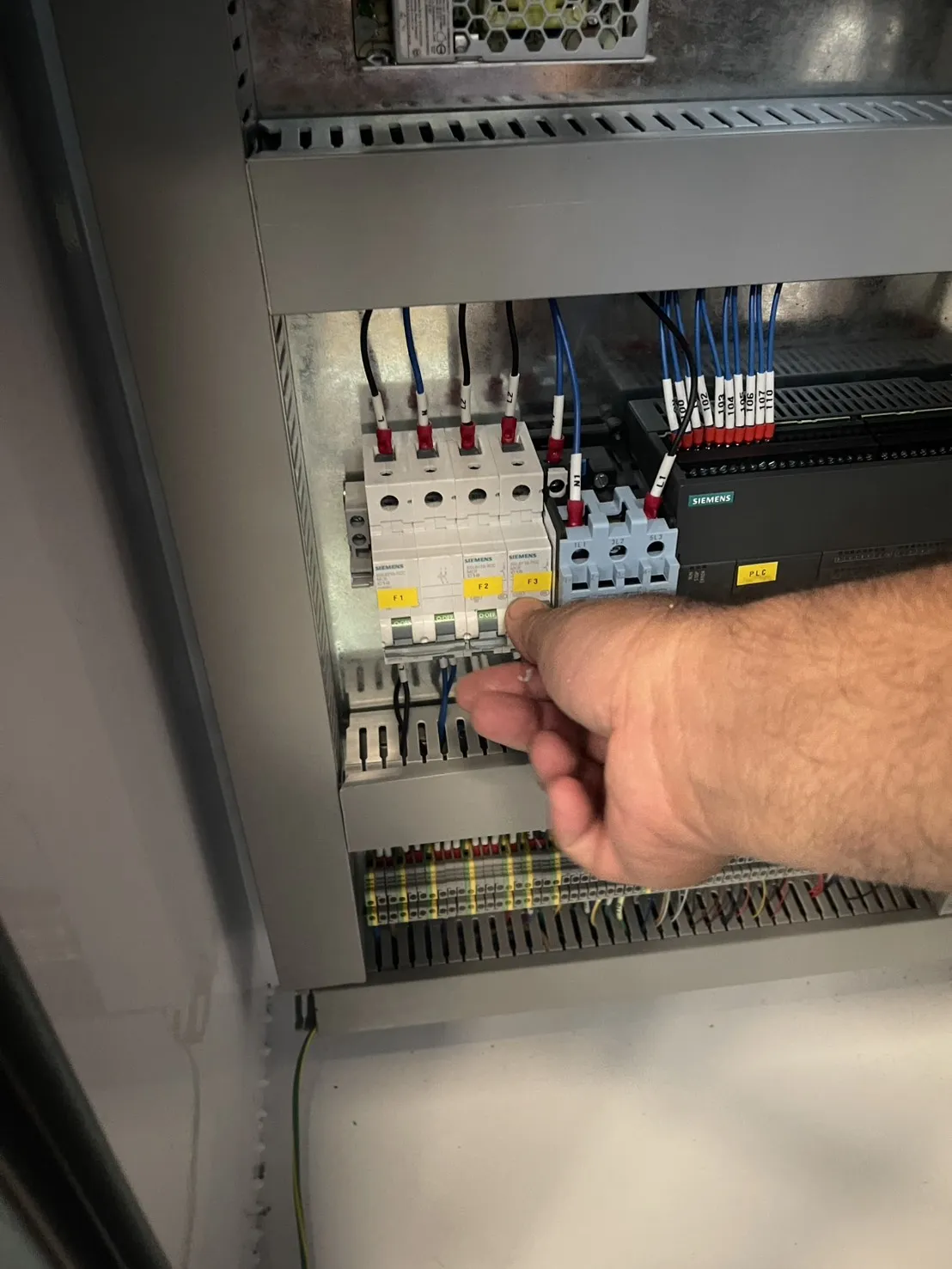

-ยกเบรกเกอร์ เพื่อเปิดระบบไฟฟ้าเครื่องจักร

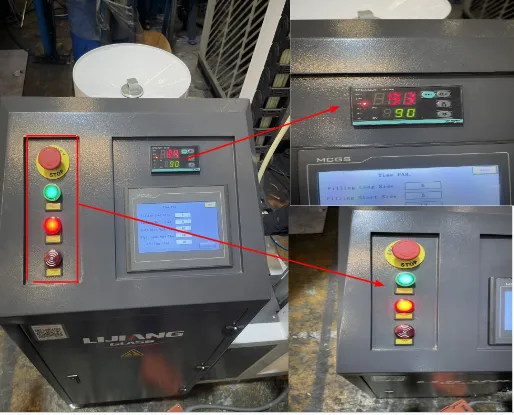

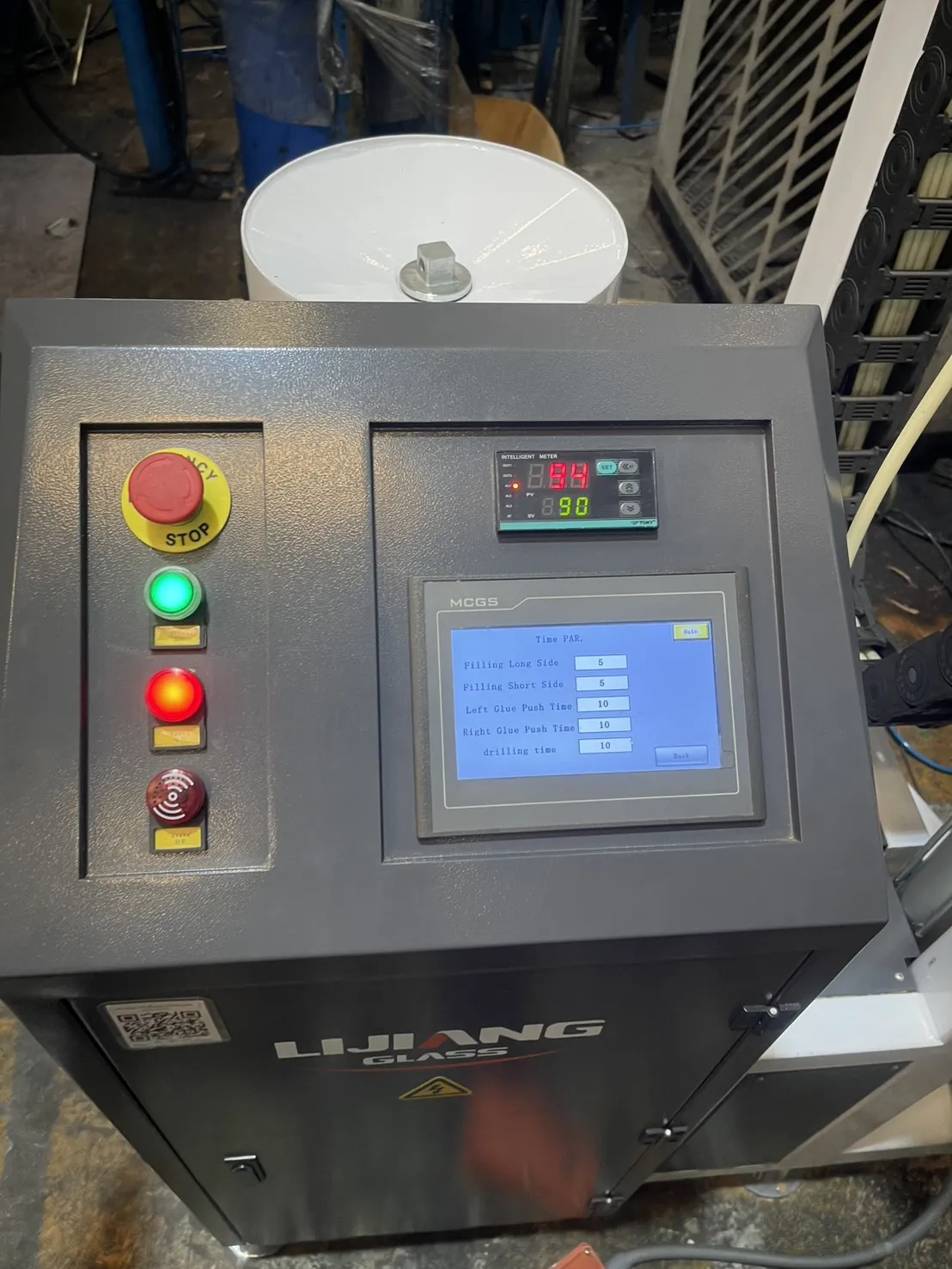

2.ระบบควบคุมไฟฟ้าจะทำงาน ดังภาพและอธิบายหน้าที่ สวิตซ์ควบคุมดังนี้
- ชุดควบคุม อุณหภูมิ : / ค่าที่ตั้งไว้ คือ = 85 องศาC
- สวิทซ์ หยุดฉุกเฉิน :\ หยุดเครื่องทันทีในกรณีเกิดข้อผิดพลาดจากการทำงาน
- สวิทซ์Start ปุ่มกดให้เริ่มทำงาน
- ไฟแสดงสถานะพลังงาน / ใช้สำหรับแสดงสภานะว่ามีการจ่ายไฟหรือไม่
- สวิตซ์Alam ฉุกเฉิน
- ชุดควบคุม หน้าจอสัมผัส : / ทำหน้าที่ปรับตั้งค่าพารามิเตอร์ที่เกี่ยวข้องกับงาน

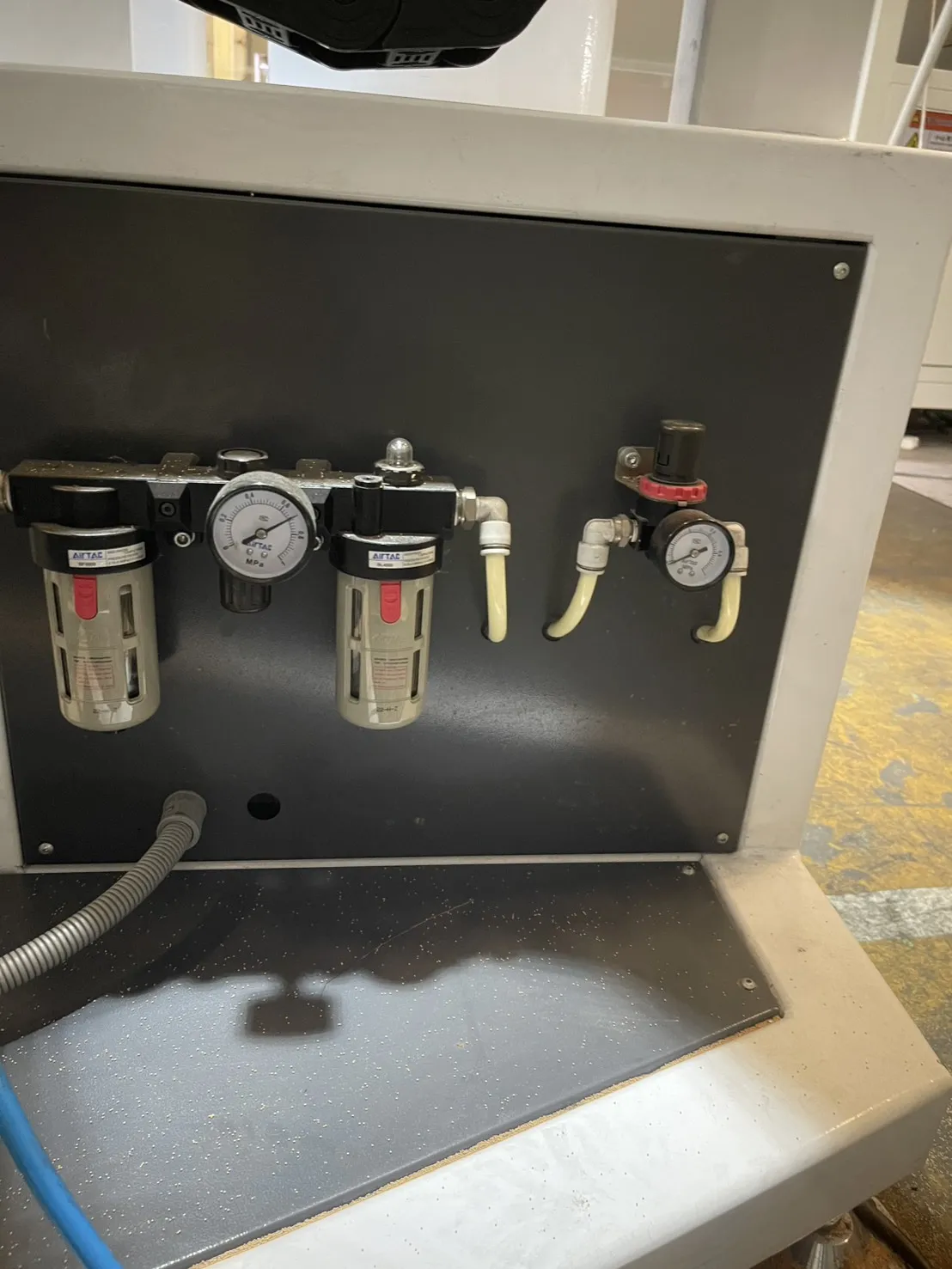

3.ตรวจสอบระบบ ลมค่าที่ตั้งไว้อยู่ที่ 0.60- 0.65 Mpa

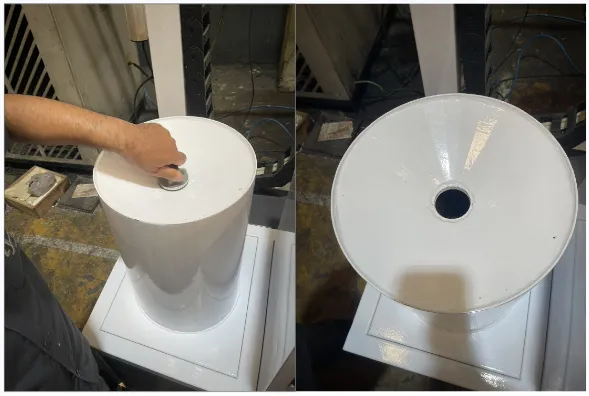

4.เปิดฝาถังเก็บเม็ดกันความชื้น พร้อมเติมเม็ดกันความชื้น ที่ผ่านการตรวจสอบแล้ว ลงในปริมาณเพียงพอต่อการผลิต คำนวณน้ำหนักที่สอบเทียบที่ความยาวท่ออลูมิเนียม
Airgab 1 เมตร6 mm. = 25 กรัม , 9 mm. = 35 กรัม , 12 mm. = 55 กรัม + เผื่อของเสีย Loss 10 %

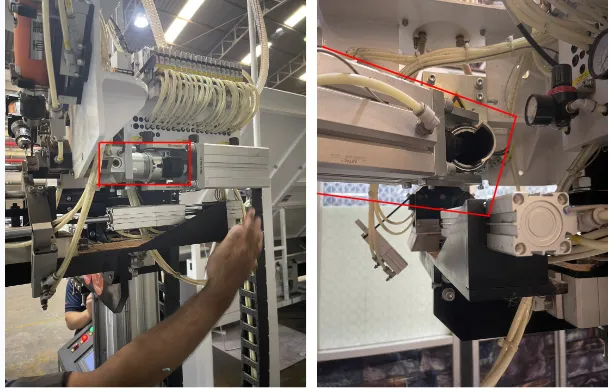

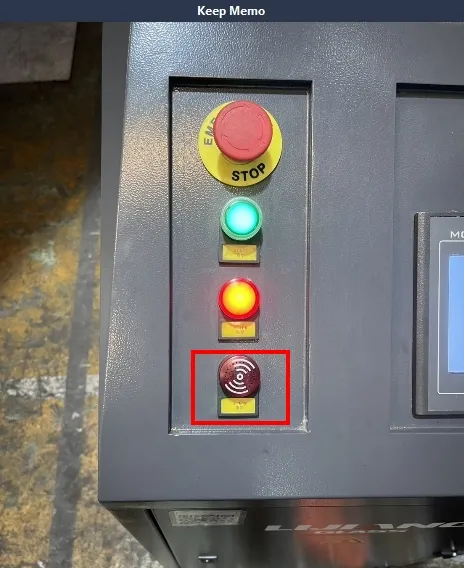

5.ตรวจสอบกาวซิลิโคนโดย ตรวจสอบกระบอกลม ถ้ามีสัญญาญไฟขึ้น แสดงว่ากาวหมด หลอด(จะแสดงขึ้นที่ปุ่มAlam)

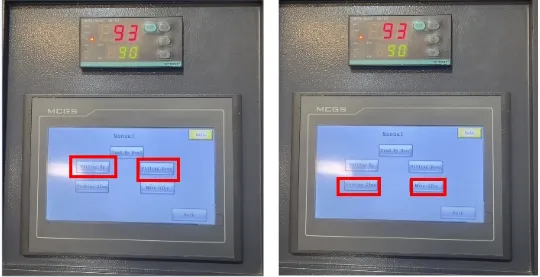

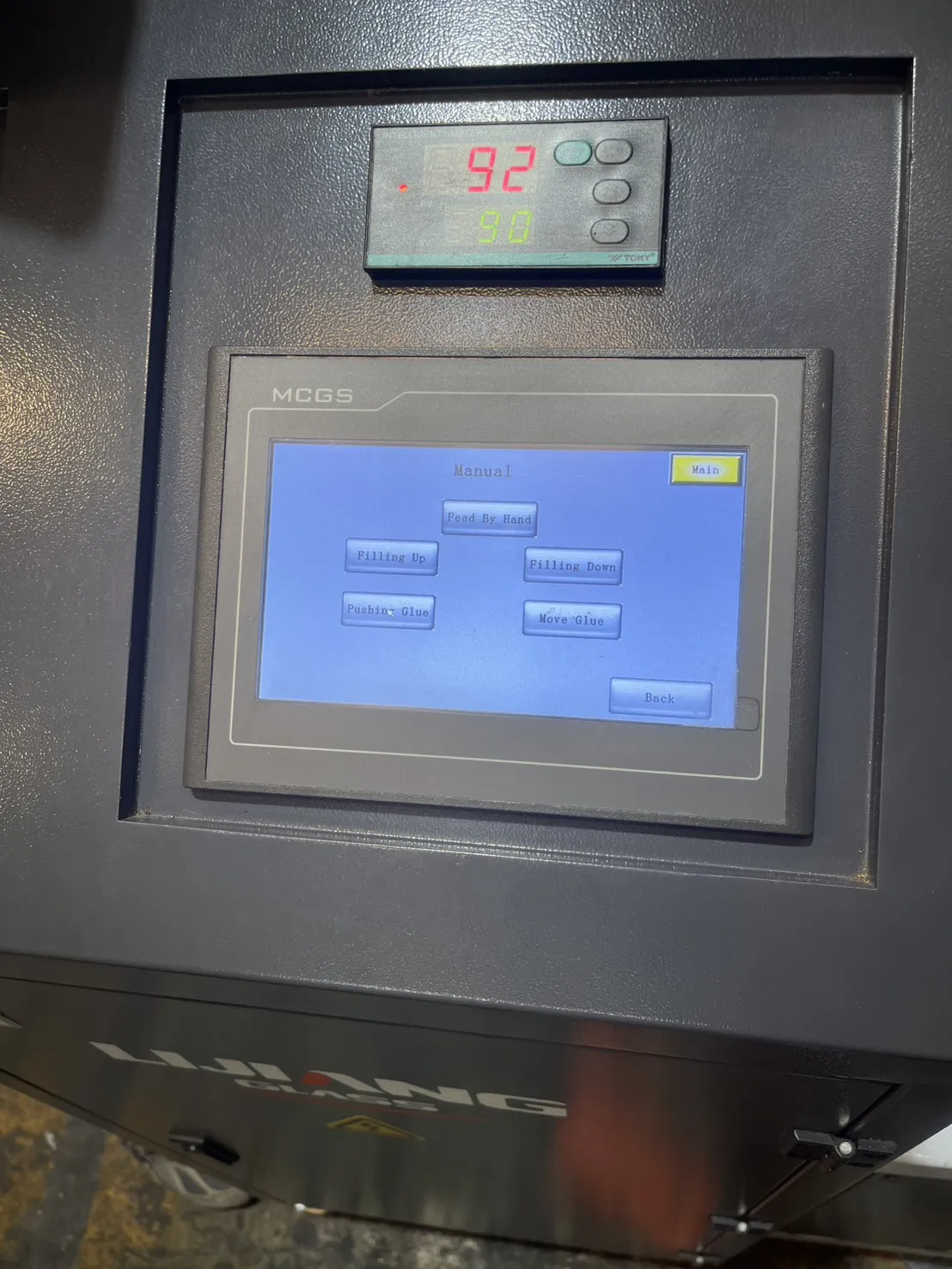

6.กดปุ่ม Parametor ที่หน้าจอควบคุม

โดย มีรายละเอียดการปรับ ดังนี้
Filling Up = ปรับความสูงของเครื่องขึ้น
Filling Down = ปรับความสูงของเครื่องลง
Pushing Glue = ดันกระบอกสูบของตัวยิงกาวเข้า
Move Glue = ดันกระบอกสูบของตัวยิงกาวออก


7.เข้าสู่ หน้าจอ Parameter Setting
Filling TIME = เวลาในการเติมเม็ดกันความชื้น(ค่ามาตราฐาน 5 วินาที) ไม่ต้องปรับค่า
Sealing TIME = เวลาในการซีลกาวปิดรูเจาะ(ค่ามาตราฐาน 3 วินาที) ไม่ต้องปรับค่า
8. แสดงรูปในขั้นตอนปรับตั้งค่า เสร็จสมบูรณ์
หมายเหตุ อลูมิเนียมที่มีความยาว มากกว่า2,000มม. จะต้องเปลี่ยนค่า Filling Time เป็น8วินาที

9. ขั้นตอนการเติมเม็ดกันชื้น มีรายละเอียดดังนี้

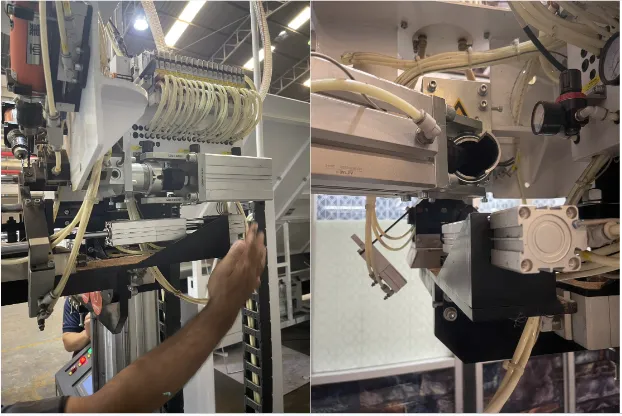

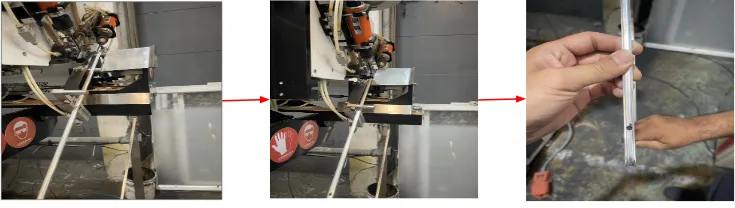

- เหยียบสวิตช์เท้า [Foot Switch] 1 ครั้ง เครื่องจักรจะเริ่มทำการผลิต โดยเครื่องจะทำการเจาะรูเข้าไปที่อลูมิเนียม
- เครื่องจะดันอลูมิเนียมเข้าไป แล้วเติมเม็ดกันชิ้นลงไปในอลูมิเนียม
หมายเหตุ ชิ้นงานต้องทำการเจาะ ด้านละ 2 รู การเจาะรอบแรกและรอบสอง
ข้อควรระวัง ตรวจสอบชิ้นงานก่อนทำการเจาะ ห้ามนำด้านที่เป็นรอยต่อเข้าเจาะ โดยเด็ดขาด เนื่องจากจะทำให้ดอกสว่านหัก
- จากนั้นเครื่องจะทำการอุดรูที่เจาะเพื่อเติมเม็ดกันชิ้นเข้าไป โดนอุดด้วยซิลิโคน
10.ตรวจสอบชิ้นงานด้วยการเขย่างานเพื่อฟังเสียง เม็ดกันความชื้นได้บรรจุในอลูมิเนียม Airgab หรือไม่ จากนั้นเก็บงานด้วยมือ ในการปิดรูเจาะด้วยซิลิโคนอีกครั้ง กรณีเครื่องปิดรูไม่สนิท

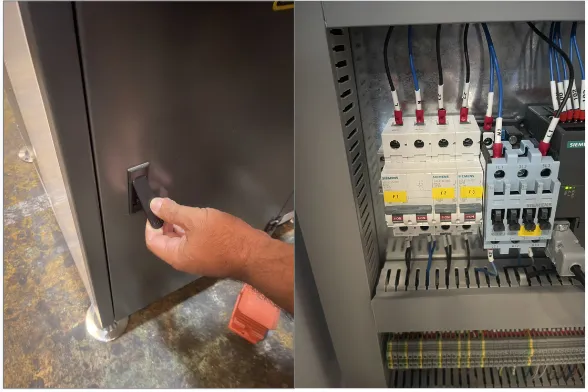

11.หลังผลิตงานเสร็จ ให้บิดหูจับเขาควายตามเข็มนาฬิกา เพื่อเปิดตู้ไฟฟ้า

12.ยกเบรกเกอร์ลง เพื่อปิดระบบไฟฟ้าเครื่องจักร และปิดตู้ไฟฟ้า

13.ทำความสะอาดเครื่องจักรทุกส่วน และบริเวณรอบๆ เครื่องจักร
