ประกอบงานบิวตี้สี่เหลียม :W-PD-BM02
วันที่อัพเดท: (11/03/2566)
จัดทำโดย: คุณณัฐพล แพทย์ไชโย / Natthaphol
อนุมัติโดย: คุณเสกสรร แตกเงิน / Seksan
ใครควรอ่านเอกสารฉบับนี้
พนักงานที่เกี่ยวข้อง
วิธีการทำงาน
วิธีการประกอบงานบิวตี้มีดังนี้
1.การเตรียมชิ้นงาน
1.1.การตรวจกระจก

2.การคำนวนการตัดโครงอลูมิเนียม

3. ตัดโครงอลูมิเนียม

4.เจะหูแขวน

5.ใส่กิ๊บร้อยสายไฟ LED

6.ใส่ยางกันน้ำ

7. วัดระยะการวางโครงอลูมิเนียม

8. ยิงกาวซิลิโคลนและติดตรงระยะทีวัดไว้

9. ติดหลอดไฟ LED ตรงที่ติดกิ๊บไว้

10. จากนั้นติดอุปกรณ์ต่างๆ

11. ทำการวัดแผ่นพลาดวูดเพื่อตัดทำฝ่าผลัง

12. เจาะรูติดฝ่าหลัง

13. เจาะรูระบายความร้อนของหม้อแปลงและช่องใส่หูแขวน

14.ยิงน๊อตติดฝ่าหลัง
15.วาดเทมเพทและแบบติดตั้ง

16.ลงบันทึกการใช้อุปกรณ์ในแต่ละแผ่นว่าใช้อะไรไปบ้างเช่น
16.1. สายไฟ I EC 0.5 mm. สีแดง

16.2. สายไฟ I E C 0.5 mm. สีขาว

16.3. สายกาวเขียว/เหลือง I E C 1 x 0.5 mm.

16.4. สายไฟสีดำ IE C 53 2 + G X 1/1 (สายปลั๊กไฟ)

16.5. terminal blocks ลูกเต๋า

16.6. หางปลาแบบเข็มสีฟ้า PIN 2.5 AF

16.7. หางปลาแบบวงกลม RF 1.5-4 สีแดง

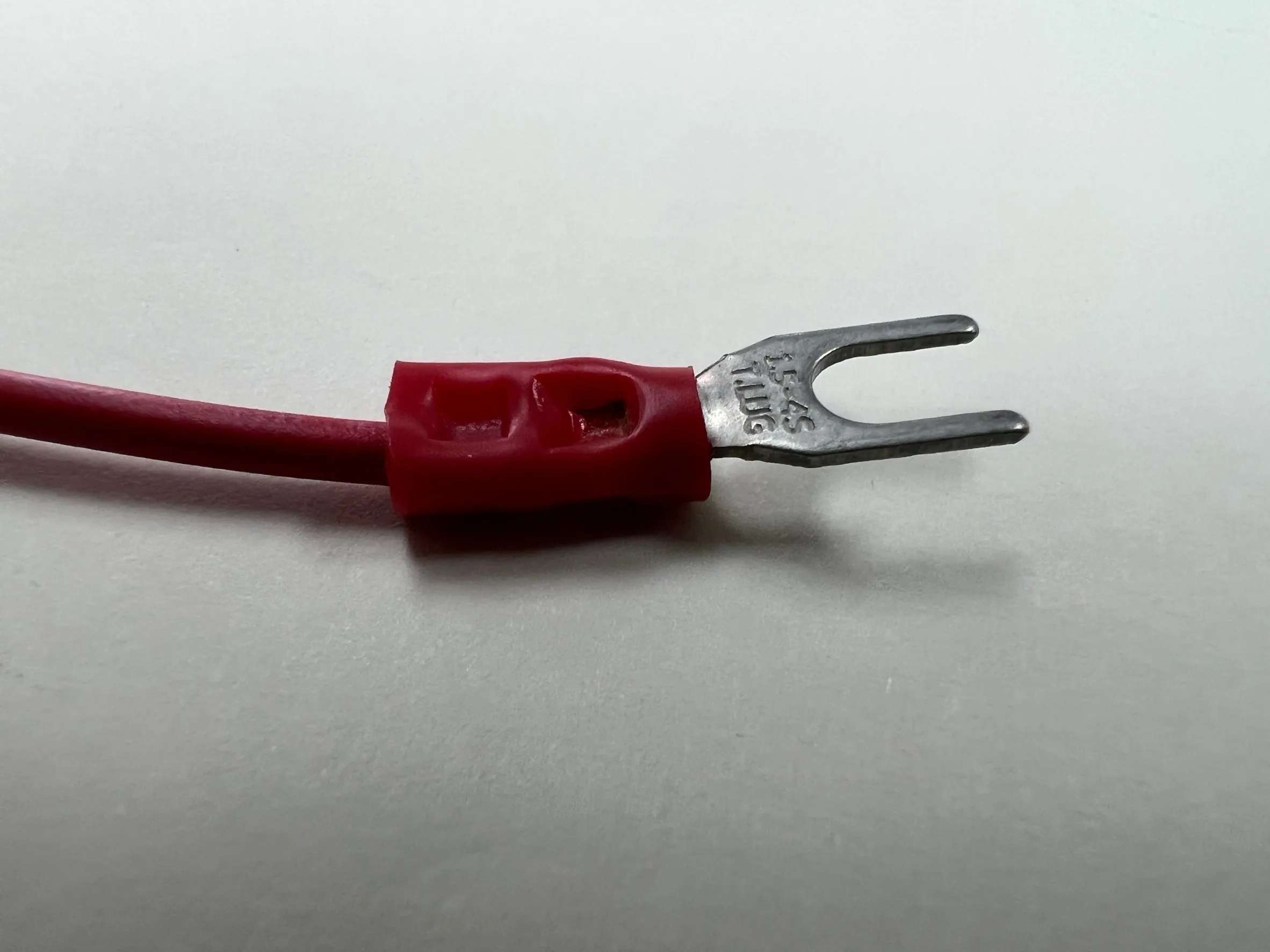

16.8 หางปลาแบบก้ามปู Y F 1.5-4 S สีแดง

16.9. หางปลาแบบเข็ม P N 1.5 AF สีแดง

ลงบันทึกเก็บข้อมูลเพื่อตัดสต๊อก

17.การตรวจเช็คตามหัวข้อการตรวจในใบเช็คอุปกรณ์กระจก Beauty Mirror (F-PD-BM01)

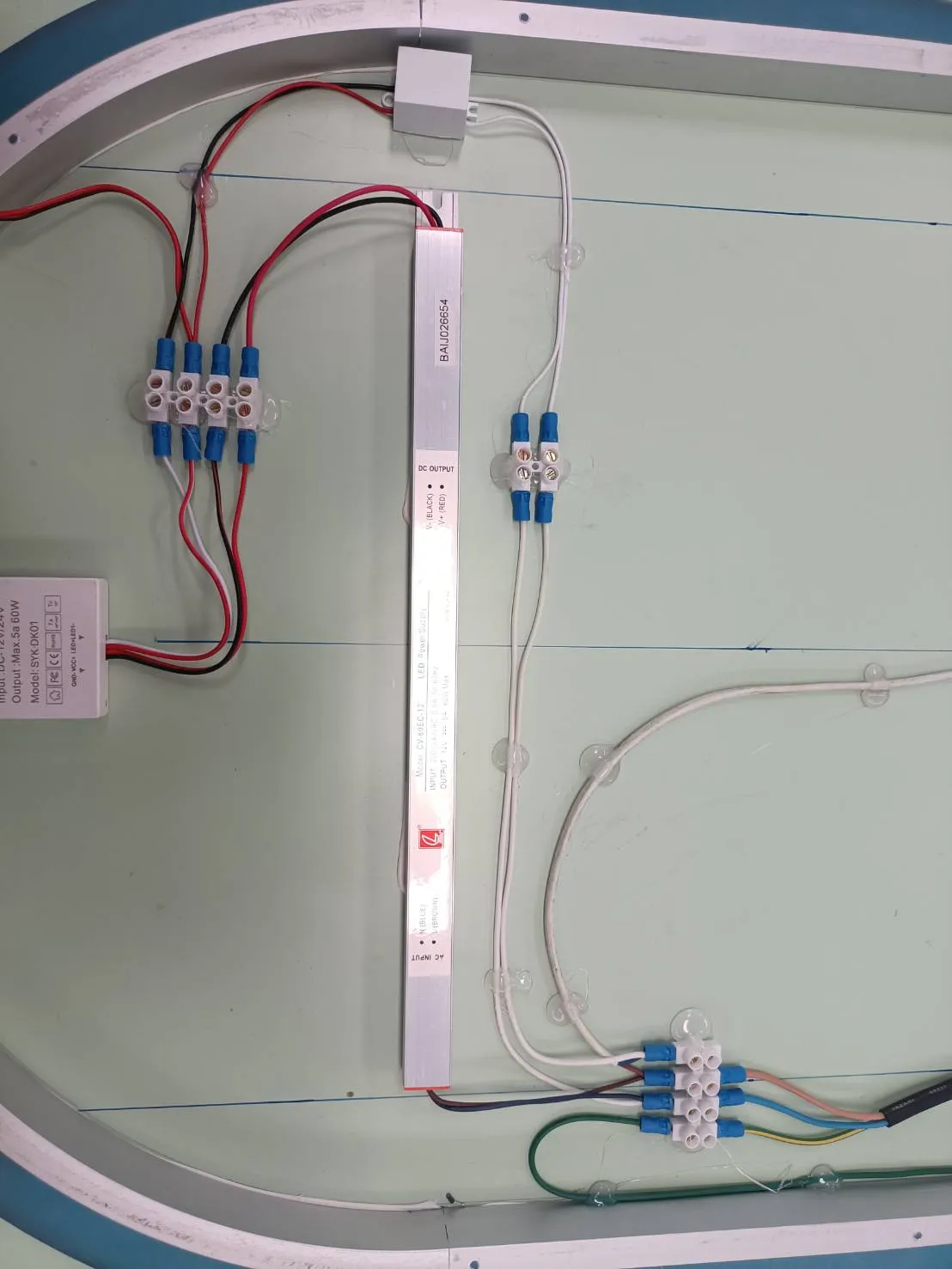

17.1 ตรวจเช็คอุปกรณ์ภายในตัวกระจก

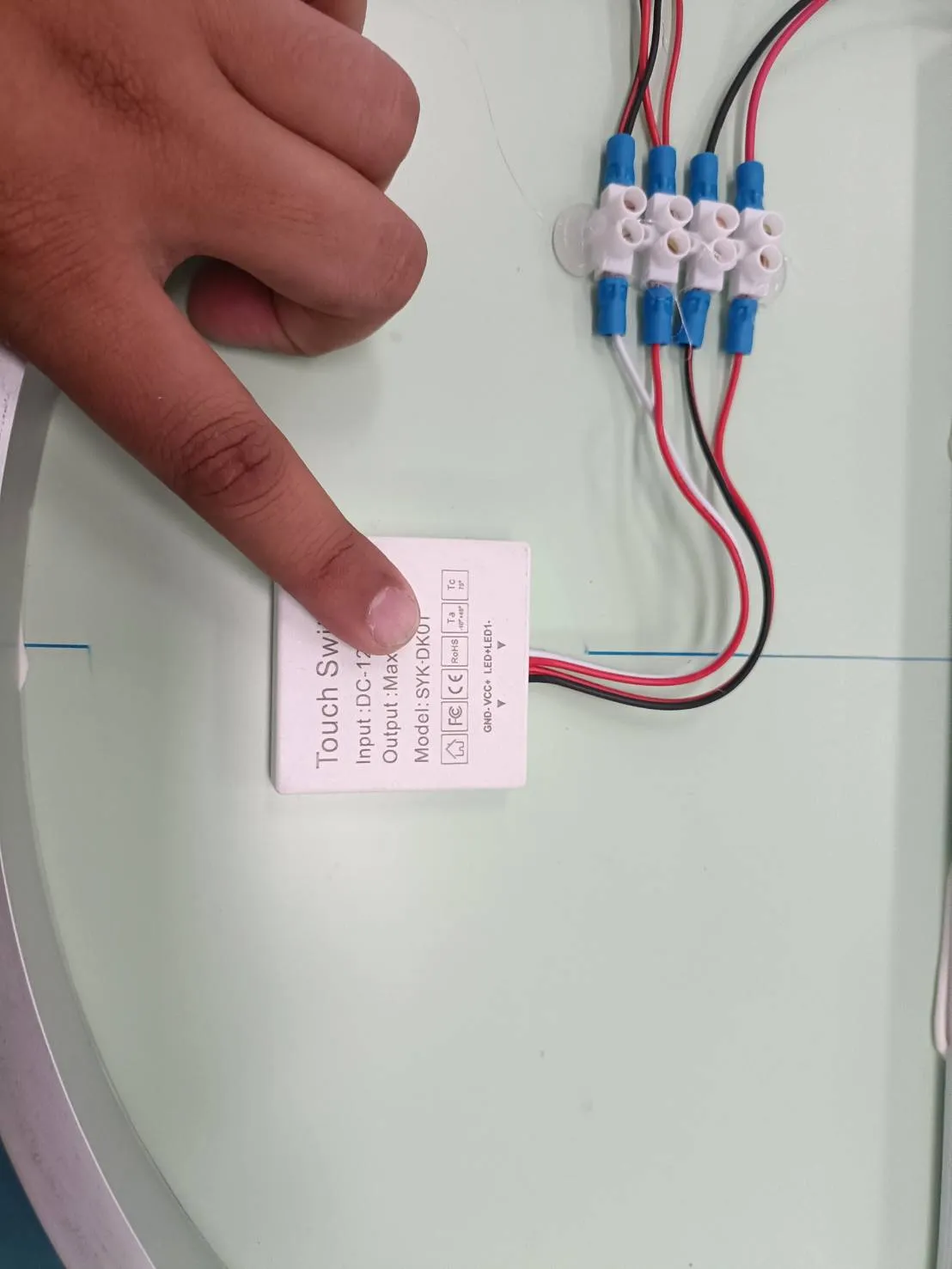

-switch ตรวจการหรี่ไฟ และการสัมผัสเปิด-ปิด


-ตรวจการยึดติดของอุปกรณ์ต่าง ไฟ LED หม้อแปลง รีเลย์ เต๋าต่อสายไฟ แผ่นไล่ฝ้า ทดสอบด้วยการดึงว่ายึดติดดีหรือไม่

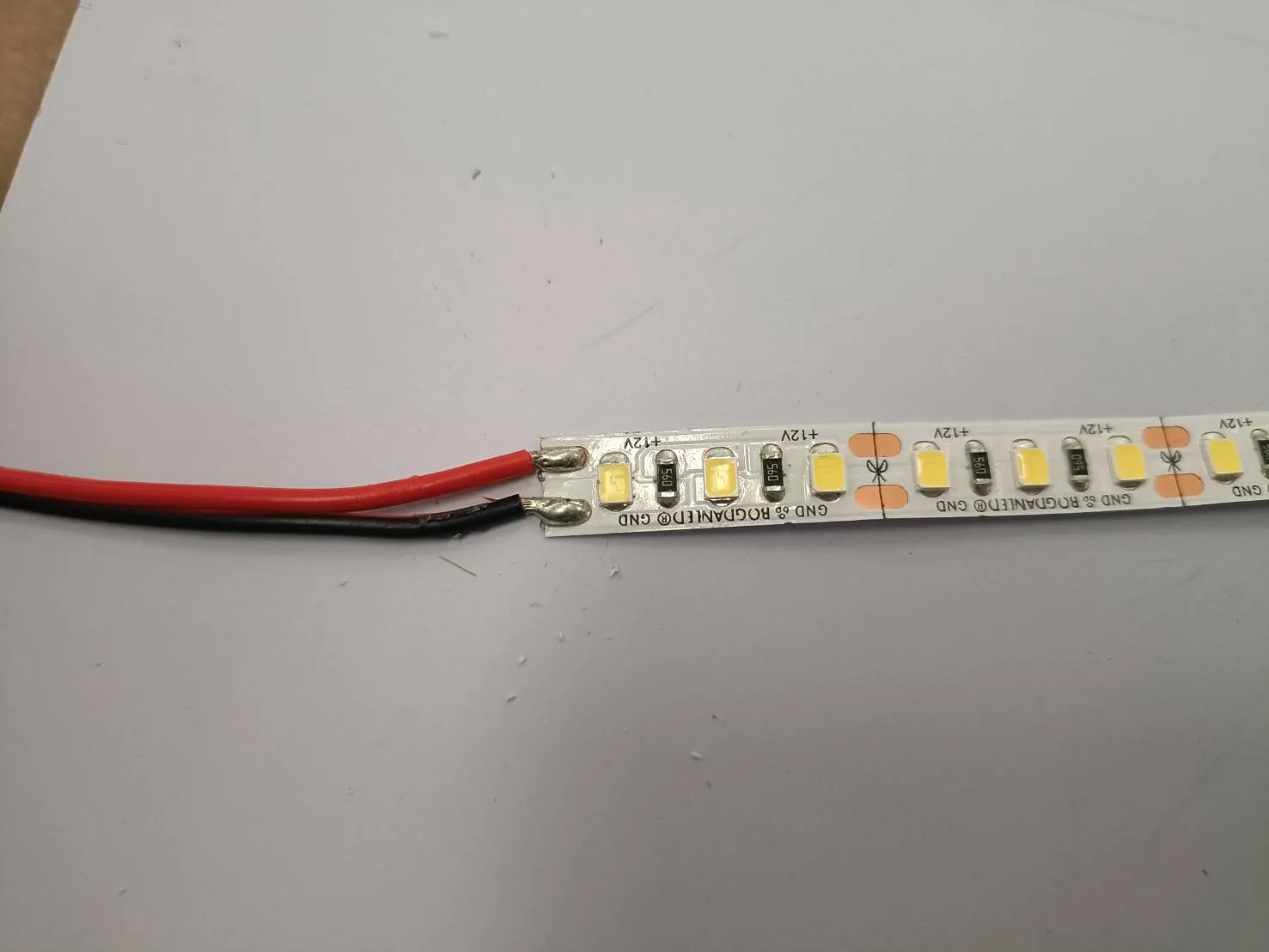

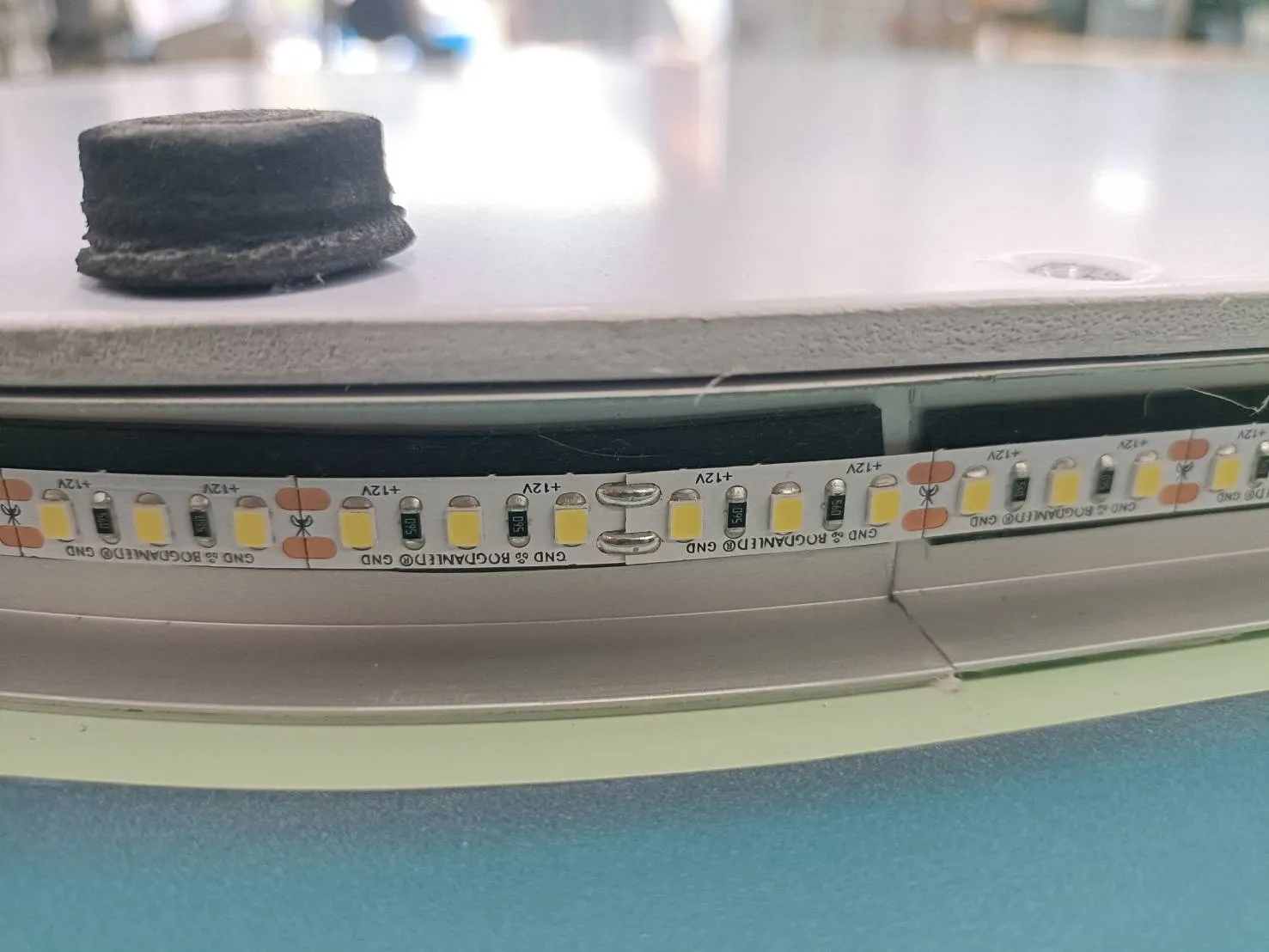

-ตรวจการต่อสายไฟ การเชื่อมบัตกรีสาย LED เรียบร้อยหรือไม่ การเก็บสายไฟเรียบร้อยหรือไม่

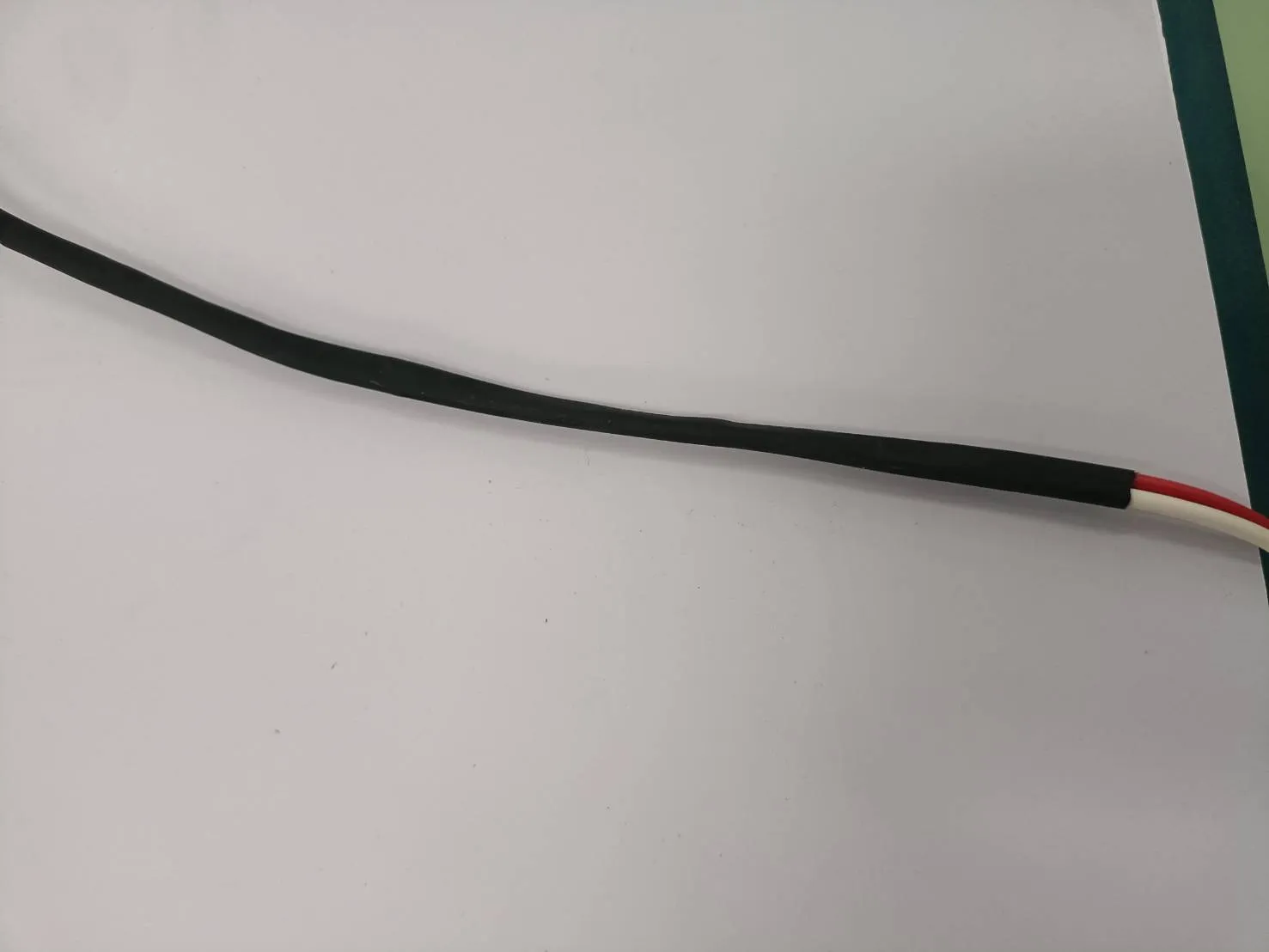

-ตรวจสายไฟ การย้ำหางปลา ท่อหุ้มสายไฟ ความตึงย่อน ความเรียบร้อยในการเก็บสาย


17.2 การตรวจวัดค่าทางไฟฟ้า

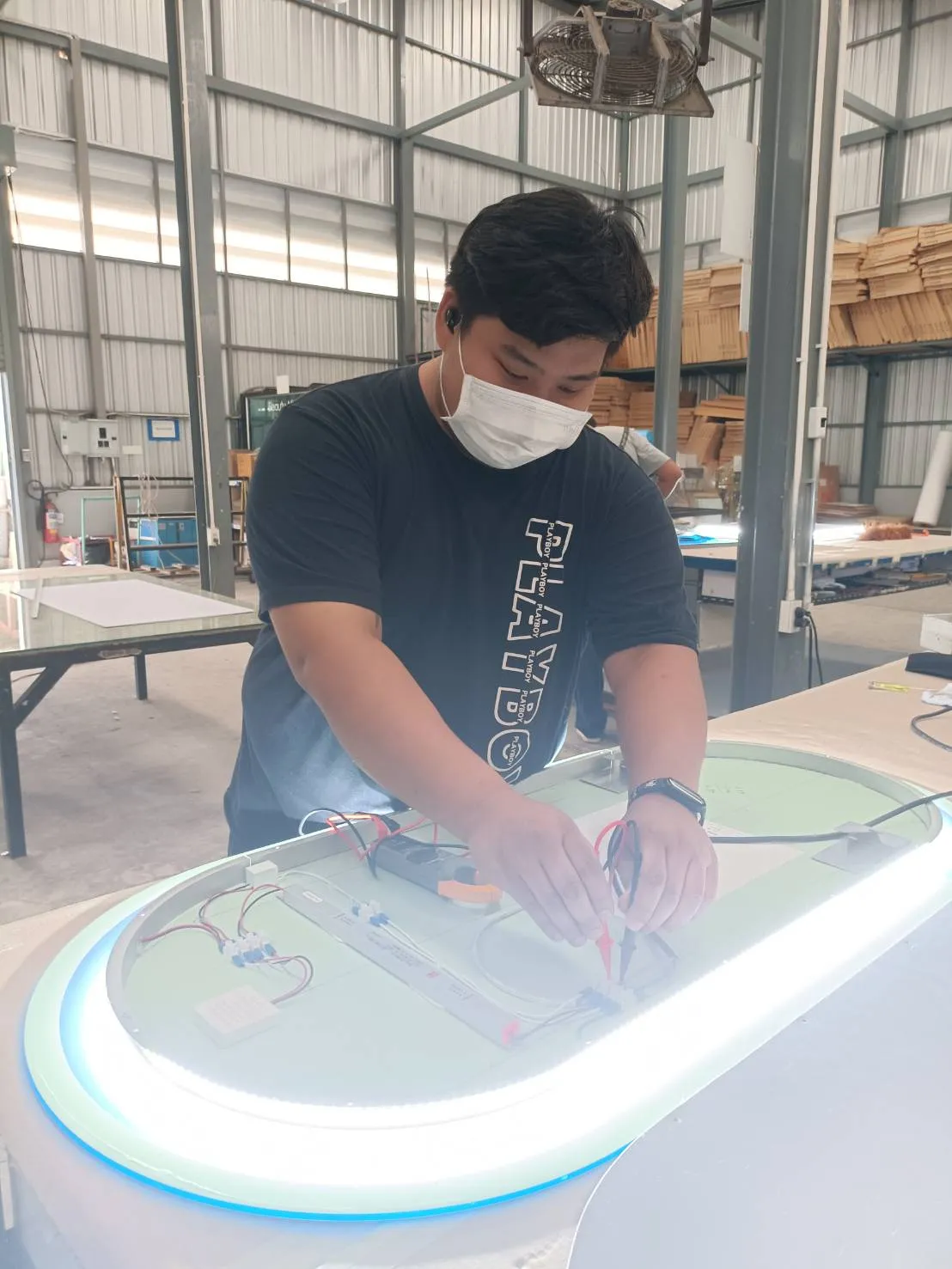

-Input 220V. AC ปรับสวิตซ์มิเตอร์ไปย่าน AC V. ใช้เข็มเข็มมิเตอร์จิ้มสายไฟเข้า power supply แล้วบันทึกค่าที่แสดงบนน่าจอเครื่องวัด ลงในเอกสาร

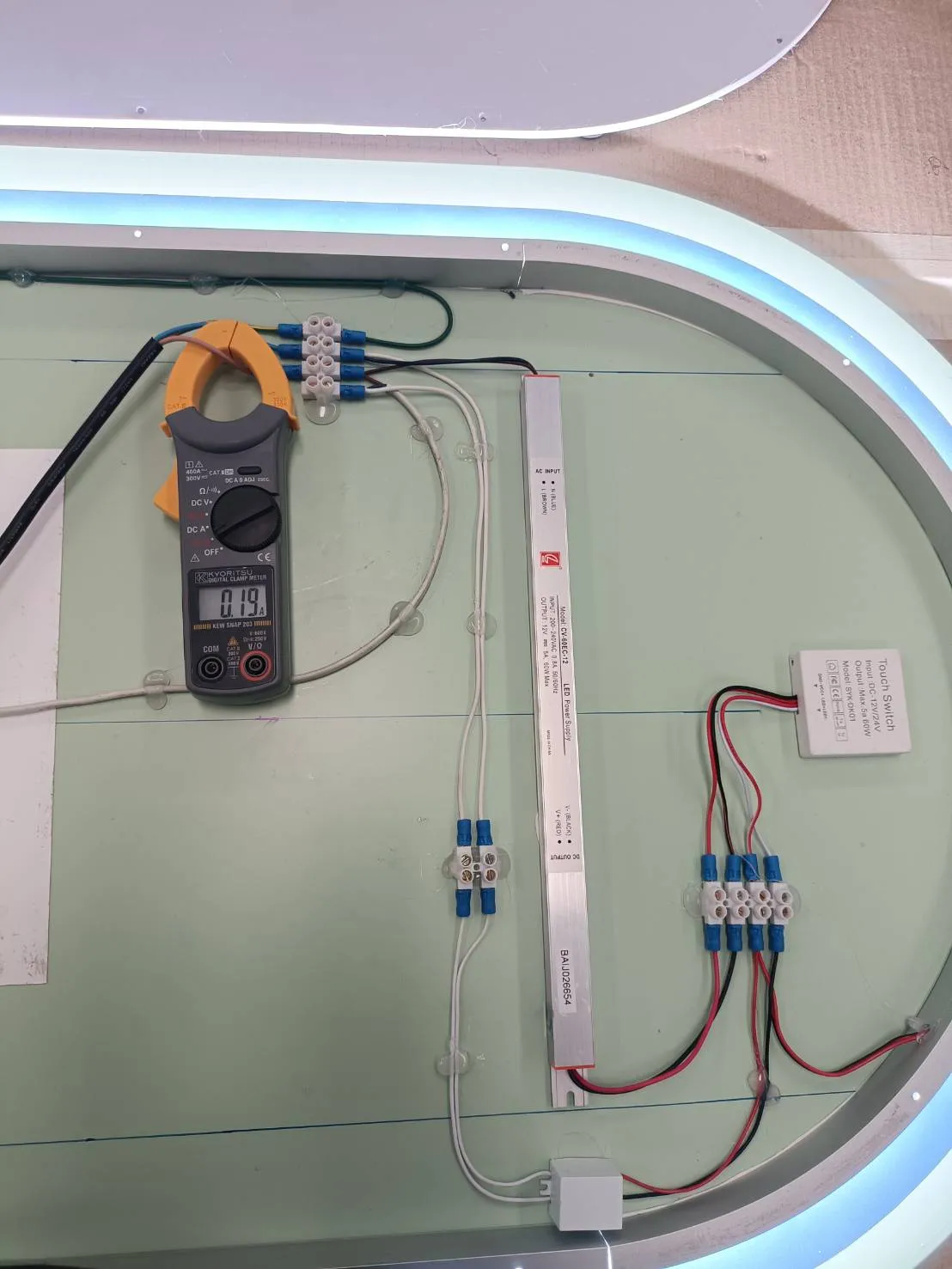

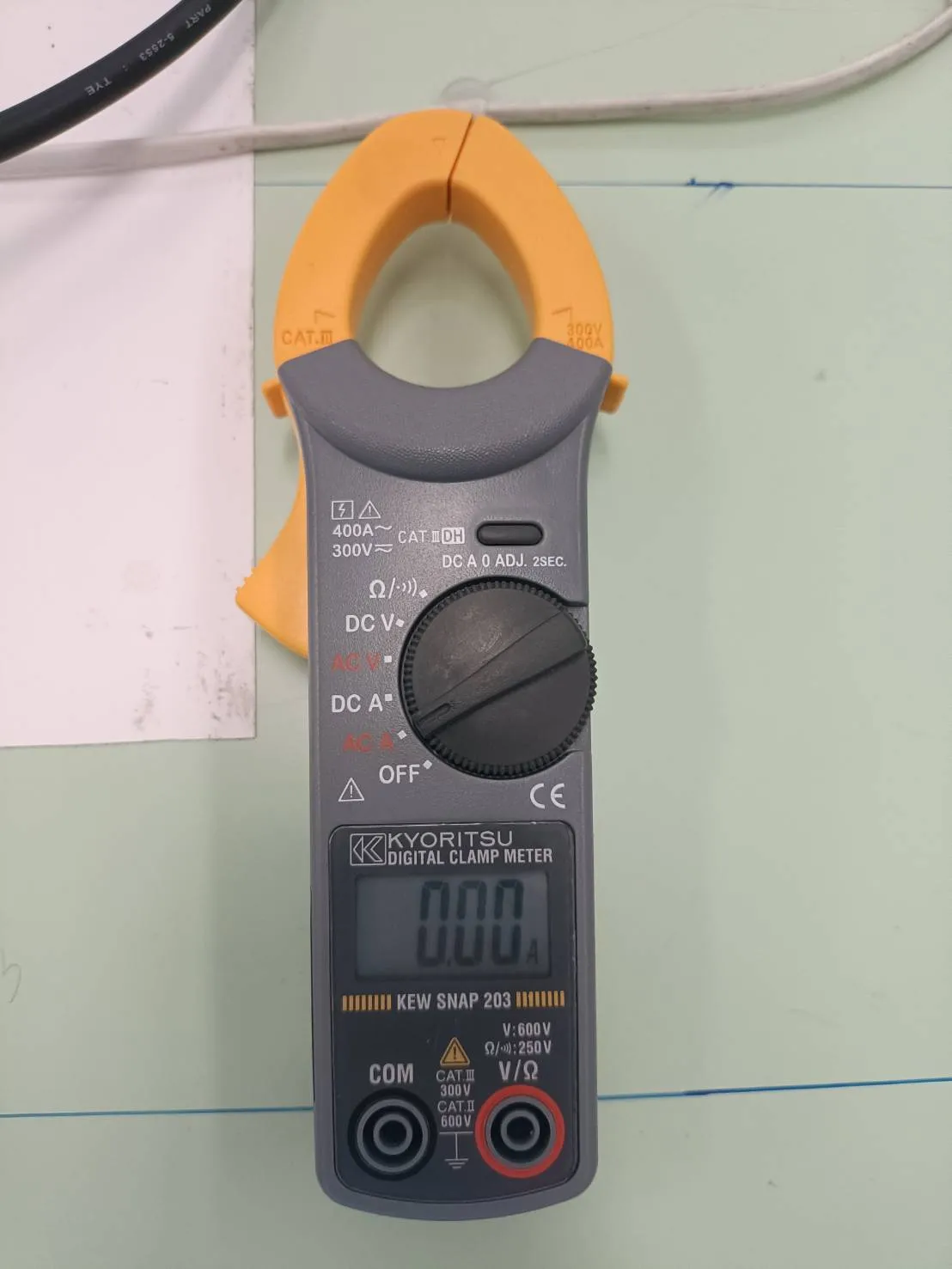

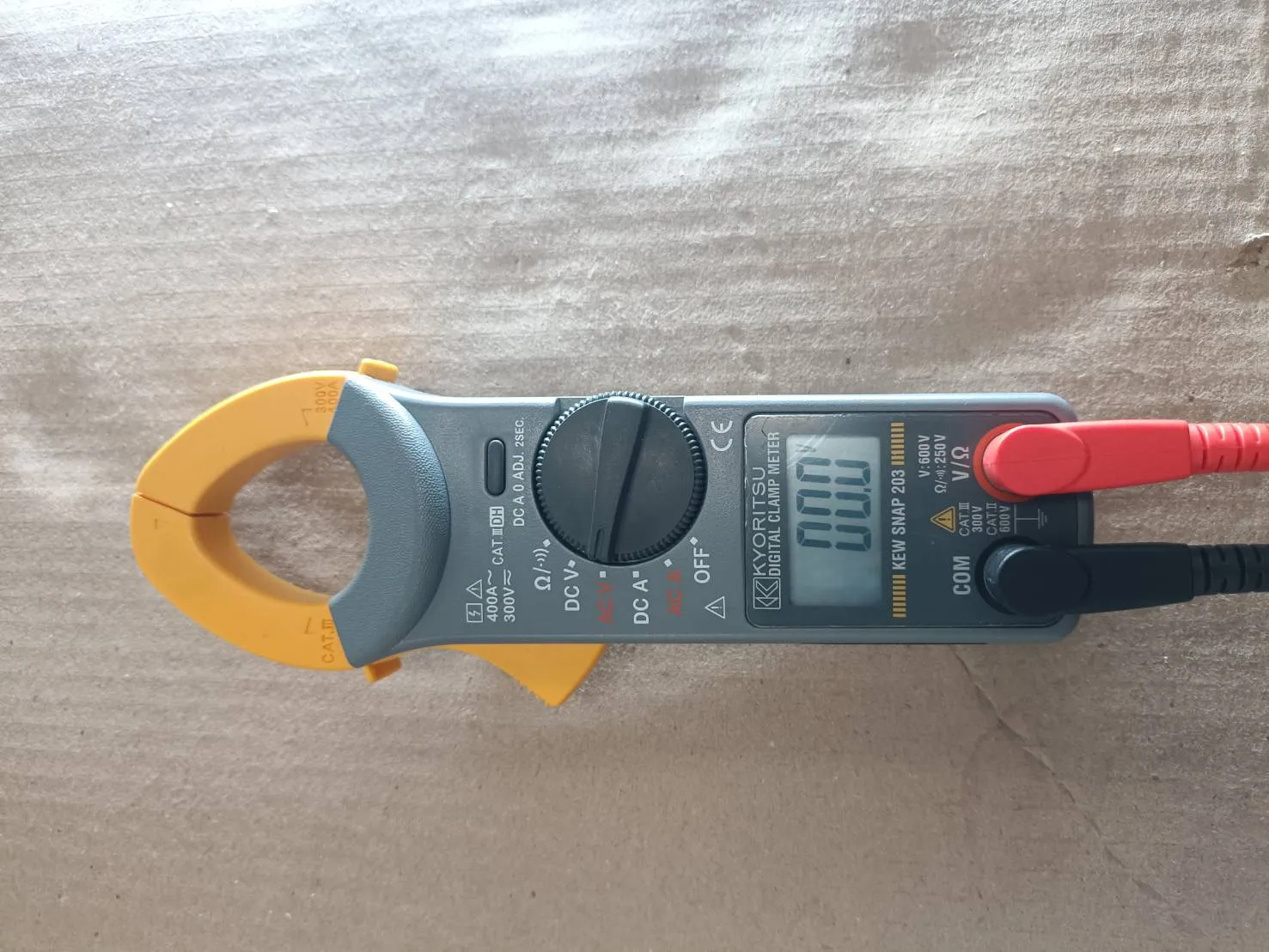

-Input Amp. AC. ปรับสวิตซ์มิเตอร์ไปย่าน AC A แล้วใช้แคลมป์มิเตอร์คล้องสายไฟเข้า power supply แล้วบันทึกค่าที่แสดงบนน่าจอเครื่องวัด ลงในเอกสาร


เมื่อได้ค่าแรงดันไฟฟ้าและค่ากระแสไฟฟ้าแล้ว ให้นำมาคำนวณหากำลังไฟฟ้าตามสูตรคำนวณ
การหาค่าวัตต์ไฟฟ้า ( W )
สูตรคำนวณ W = PF x A x V (ค่า PF = 0.80 , ค่าแรงดัน = 220 V )
18. ตรวจเสร็จแล้วห่อพลาสสติ๊ก
