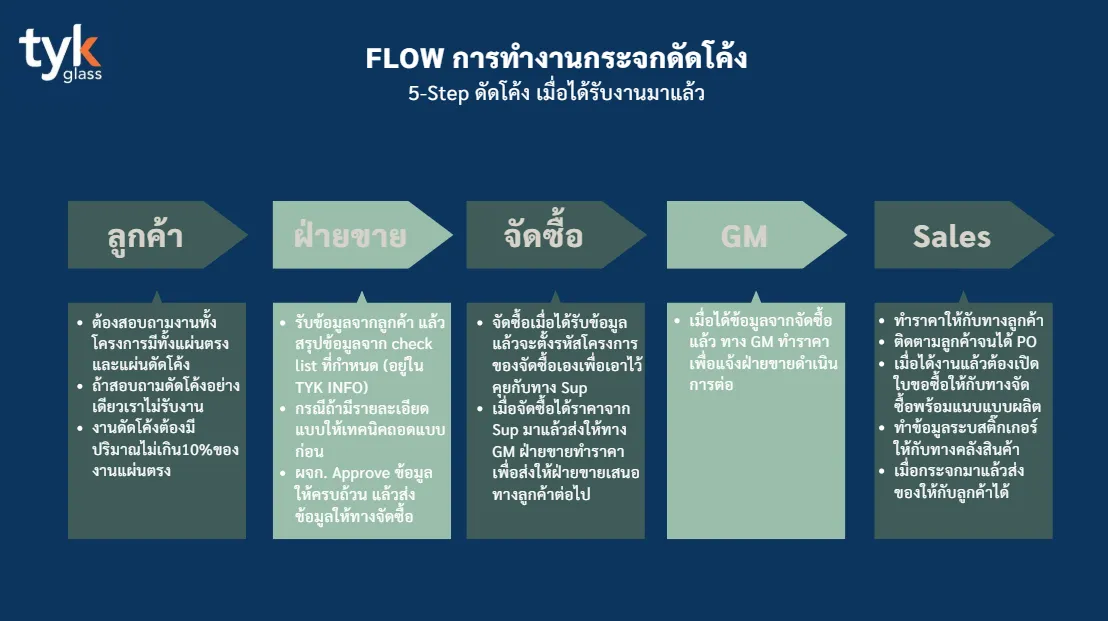

คู่มือกระจกดัดโค้งและflow การทำงาน
กระจกโค้ง
กระจกโค้ง มี 3 รูปแบบหลักๆ คือ
1. R มาตรฐาน > 1000 มม. รูปแบบโค้งไม่เกินครึ่งวงกลม หรือ ส่วนของวงกลมส่วนหนึ่ง
2. R มาตรฐาน < 1000 มม. รูปแบบโค้งไม่เกินครึ่งวงกลม หรือ ส่วนของวงกลมส่วนหนึ่ง
3. โค้งไม่มาตรฐาน เช่น โค้งสระ "า", โค้งลอนคลื่น หรือ โค้งบนล่างไม่เท่ากัน เป็นต้น
1. R มาตรฐาน > 1000 มม. รูปแบบโค้งไม่เกินครึ่งวงกลม หรือ ส่วนของวงกลมส่วนหนึ่ง
- ทำ fully เทมเปอร์ หรือ HS ได้ ความหนาที่ทำได้ 5 - 19 มม.
- ทำ LM หรือ IGU ได้
- Coating ทั้ง Hard Coat และ Soft Coat ทดสอบแล้วสำหรับวัตถุดิบ AGC, G, นำเข้า
- ระยะเวลาผลิต 2 - 3 Week
2. R มาตรฐาน < 1000 มม. รูปแบบโค้งไม่เกินครึ่งวงกลม หรือ ส่วนของวงกลมส่วนหนึ่ง
- ต่ำสุด R = 300 มม. และ สูงสุด R = 1800 มม.
- R < 300 สอบถามเป็นกรณีไป
- ระยะเวลาผลิต 4 - 6 Week (ขึ้นกับ R ที่ลูกค้าเลือกใช้)
- ดัดกระจก Coating ไม่ได้
3. โค้งไม่มาตรฐาน เช่น โค้งสระ "า", โค้งลอนคลื่น หรือ โค้งบนล่างไม่เท่ากัน เป็นต้น
- งานลักษณะนี้ต้องทำโมลใหม่ 100% ตามบรูปแบบ
- ค่าใช้จ่าย และ เวลามากกว่าปกติ
- อาจต้องเจราปรับแบบกับลูกค้า
- ระยะเวลาผลิตเพิ่มจากปกติ 2 - 4 Week (ขึ้นกับขนาด ชนิดวัตถุดิบ และ แม่พิมพ์)
- ดัดกระจก Coating ไม่ได้
ดัดโค้ง Pattern
- กระจกลอนแก้วสามารถดัดโค้งได้ ทั้ง แผ่นเดี่ยว และ ลามิเนท
- โรงงานไม่เคยดัดโค้ง HT
- Pattern อื่นๆ ต้งส่งกระจก Test

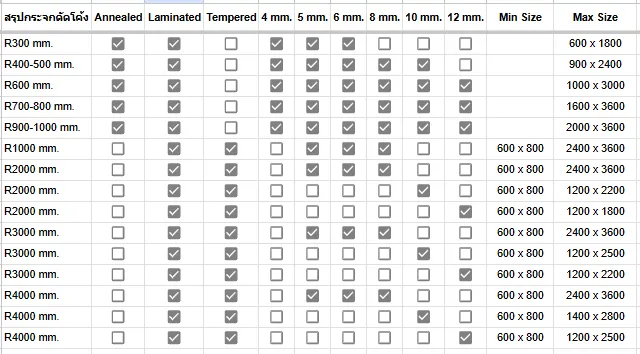

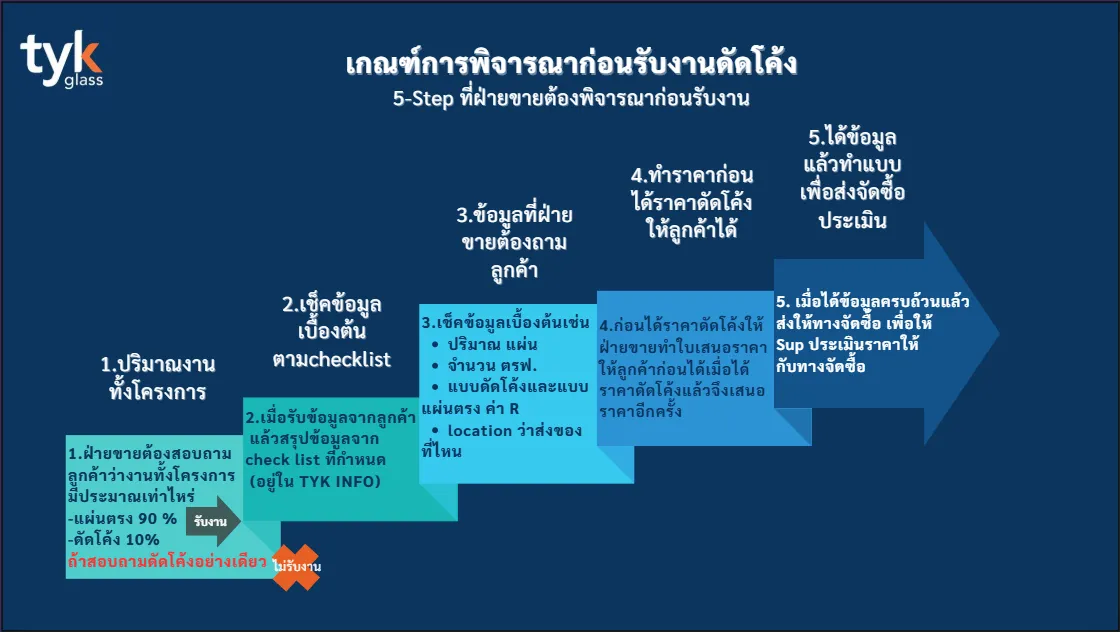

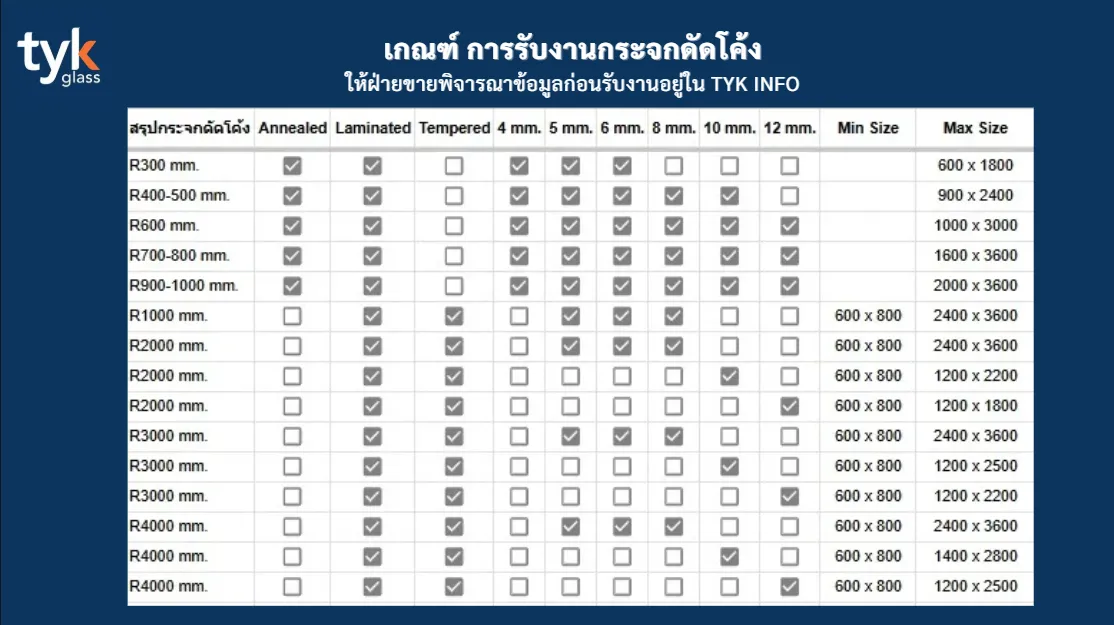

เกณฑ์การรับงานกระจกโค้ง และ ข้อจำกัด
- คำถามที่พบบ่อย กระจกหนา ..... มม. ดัดโค้งได้ R เท่าไร,
- กระจกหนา R จะมากตามไปด้วย กระจกบางจะสามารถดัดโค้งได้ R น้อยกว่า
- กระจก TP จะสามารถผลิตได้ที่ R1000 - R4000
- กระจก Coating ดัดโค้งได้แต่ต้องสอบถามเรื่อง R ที่ทำได้ เนื่องจากติดข้อจำกัดเรื่อง Distorsion
- กระจก Coating ที่ทางโรงงานไม่เคยผลิตจะต้องส่งตัวอย่างเพื่อทดสอบการดัดโค้ง
- สำหรับฟิล์มที่ใช้กับงานลามิเนทนอกเนือจากฟิล์มใส จะต้องสอบถามเป็นกรณี
- ความหนาฟิล์มที่ใช้ขึ้นอยู่กับความเหมาะสมของงานโรงงานเป็นผู้กำหนด
- ฟิล์มที่ผลิตได้ PVB และ SentryGlas
- IGU ดัดโค้งสามารถผลิตได้
- ทั่วไป R จะวัดที่ขอบด้านในของกระจก
- ไม่มีขั้นต่ำ
ระยะเวลา
- ดัดโค้ง แผ่นเดี่ยว TP มีโมล ภายใน 3 สัปดาห์
- ดัดโค้ง แผ่นเดี่ยว TP ทำโมลใหม่ เพิ่มเวลาอีก 2 สัปดาห์
- ดัดโค้ง ลามิเนท หรือ IGU เพิ่มเวลาอีก 3 สัปดาห์
