การเปิดเครื่องเจีย CNC

ภายใต้ Procedure: (P-PD-PD01 : การควบคุมการผลิต)

วันที่อัพเดท: (30/05/2557)

จัดทำโดย: คุณณัฐพล แพทย์ไชโย / Natthaphol

อนุมัติโดย: คุณเสกสรร แตกเงิน / Seksan

1.เปิดตู้ไฟ  เปิดตู้ไฟยกเบรคเกอร์ขึ้น

2.ยกเบรกเกอร์ตู้ควบคุมไฟขึ้น แล้วกดรีเซ็ดให้เข็ม

IN OUT VOLTAGE / OUTPUT CURRENT ดีดขึ้น

 3.เปิดถังลม

 4  เปิดสวิตไฟบริเวณเสาข้างแทงค์น้ำ แล้วเปิด วาล์วน้ำ

5.เปิดสวิตตู้ไฟเครื่อง cnc

  6.รอโปรแกรมชุดควบคุมทำงาน แล้งดึงชุดคีย์บอรด์ออกมา

7.เปิดกุญแจสวิสไฟ(ไฟสีเขียวจะติด)

8.ให้คลิกเม้าท์ไปที่ Homing

9.กดสตาร์ท

10.รอเครื่องเข้าตำแหน่งHomingรอการแจ้งเตือน PLC9804>CARRY OUT SPINDLE HEATING CYCLE

11.เลือกเครื่องหมายวนที่ช่อง2(Semiautomaitic)

12.เลือกเครื่องหมายวอร์อมน้ำ Spindle cycle

13.กดok และ กดสตาร์ทและตรวจการไหลของน้ำ

14.รอรอบSpindleจนกว่ารอบจะครบ12000 เครื่องจะหยุดการวอร์อมน้ำ

15.ลงใบตรวจเช็คเครื่องจักร

16. ใน ขั้นตอนการ ปิด เครื่อง ให้ ย้อน ปฏิบัติ ใน ขั้นตอนที่ กล่าวถึง

17.การเปิดคอมพิวเตอร์และเข้าใช้งานระบบ Fene Vision

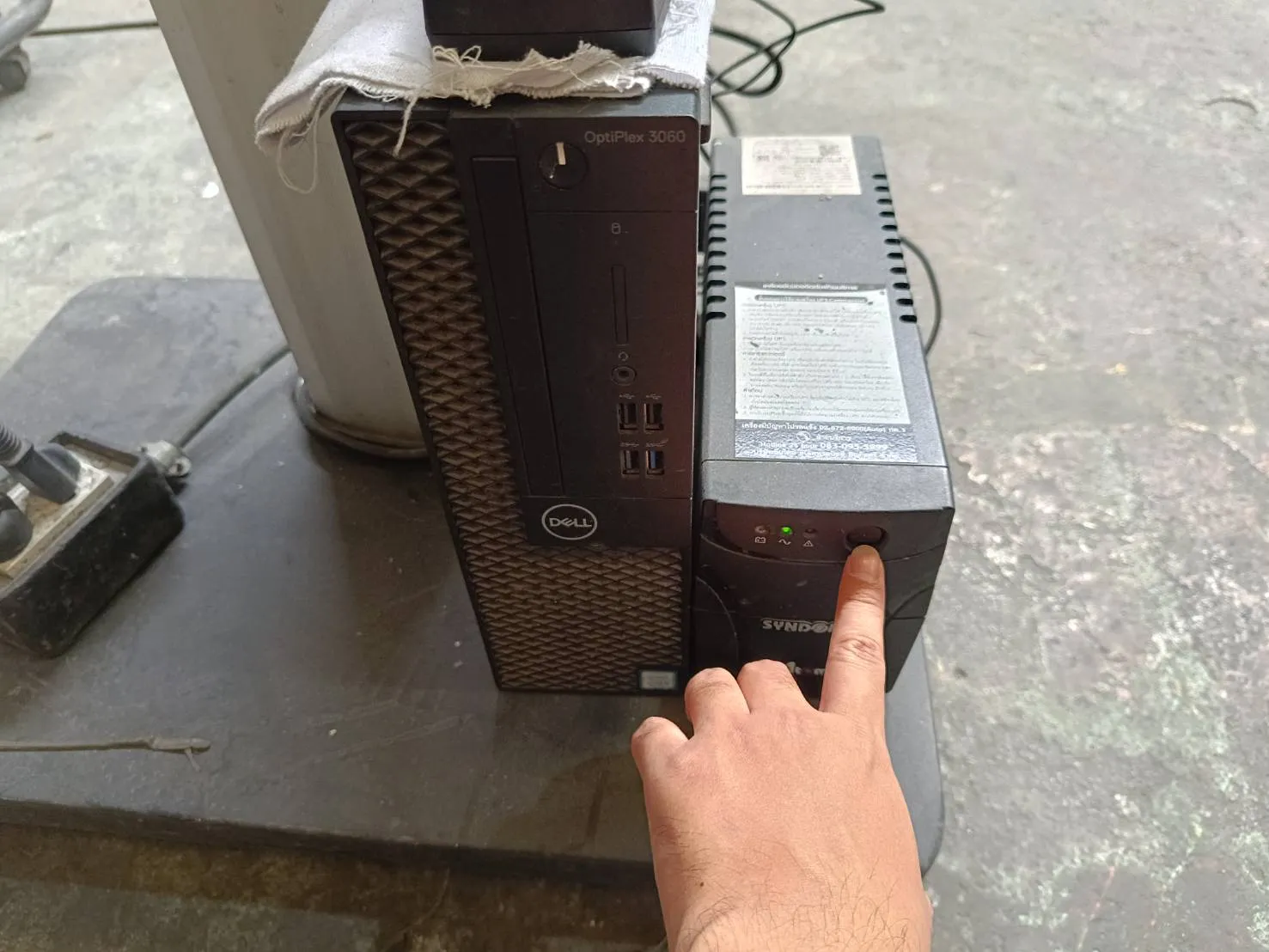

17.1.พนักงานเปิดเครื่องสํารองไฟ (กดปุ่มสัญลักษณ์วงกลมมีขีดตรงกลาง)

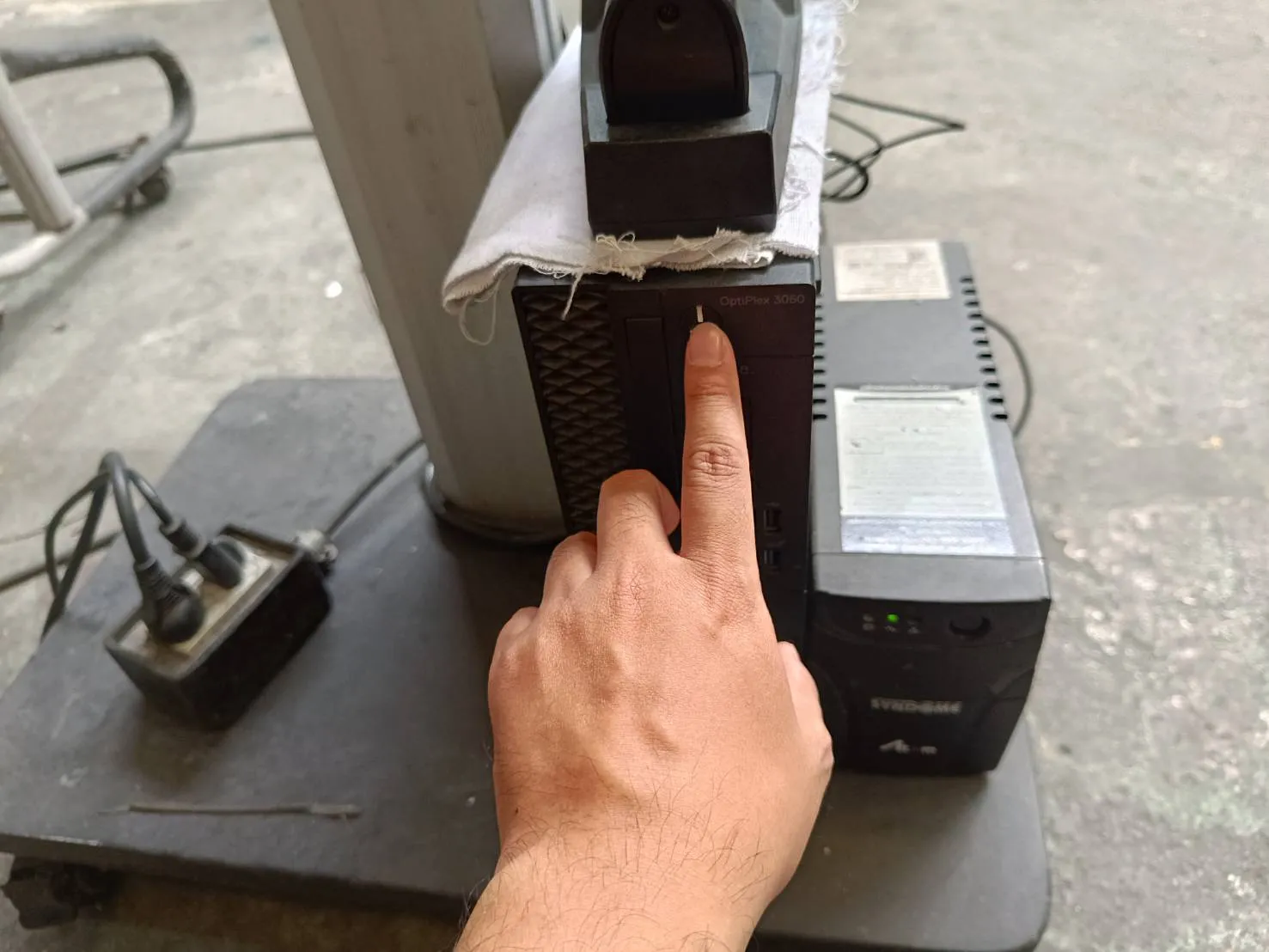

17.2.พนักงานกดปุ่มเปิดเครื่องPC (กดปุ่มสัญลักษณ์วงกลมมีขีดตรงกลาง)

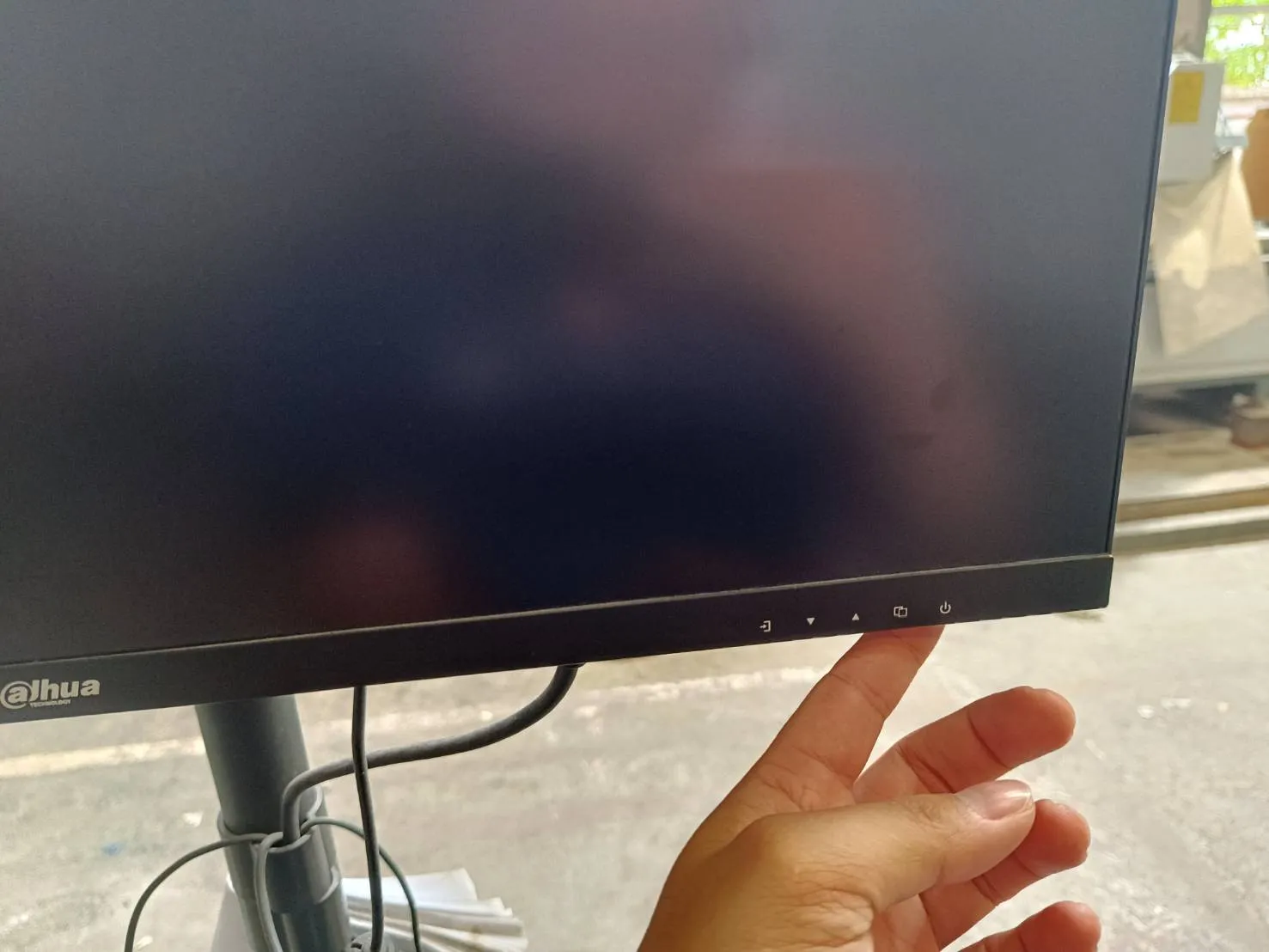

17.3.พนักงานกดปุ่มเปิดหน้าจอคอมพิวเตอร์ (กดปุ่มสัญลักษณ์วงกลมมีขีดตรงกลาง)

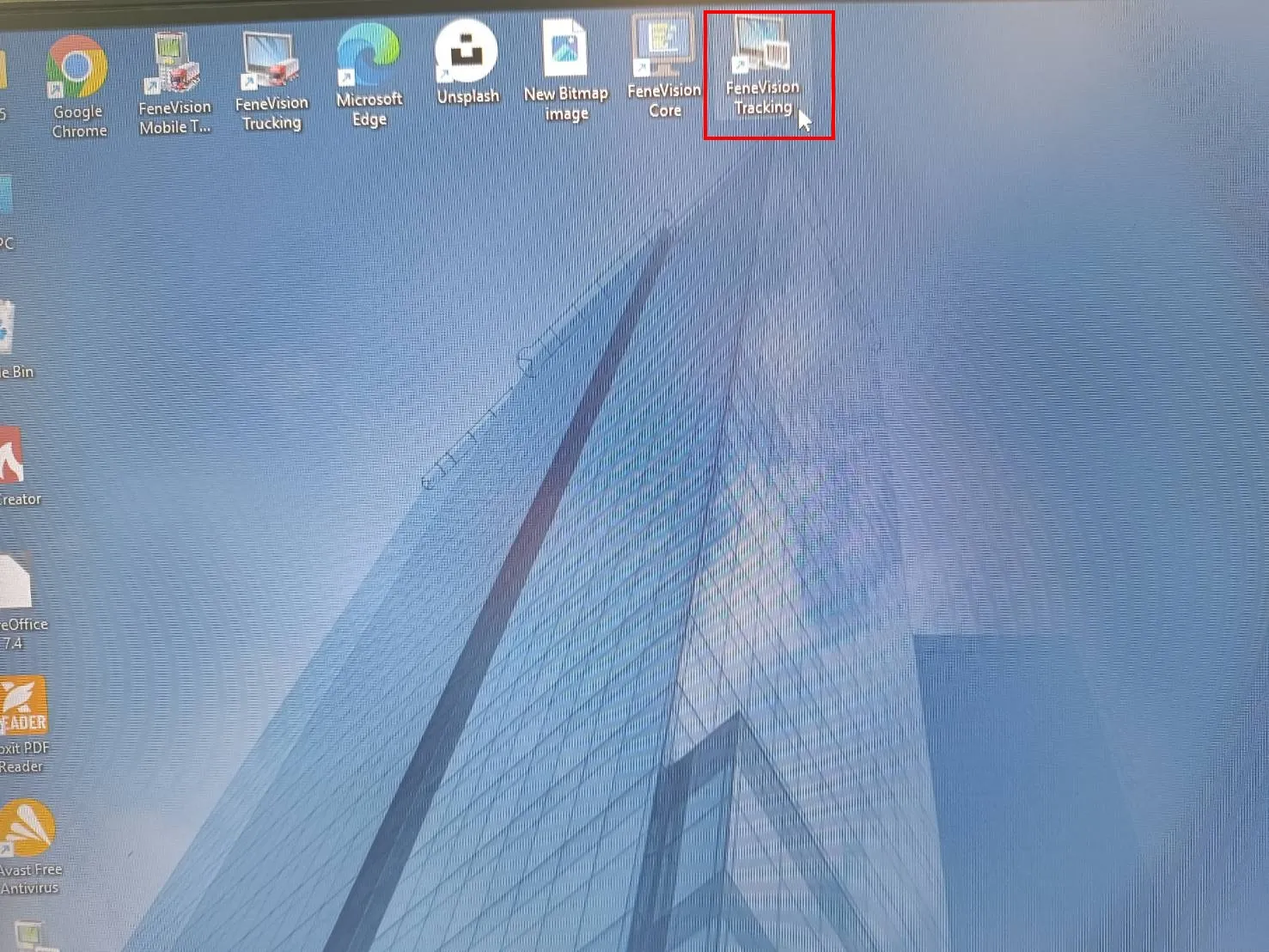

17.4.กดเข้า FeneVision Tracking เพื่อเปิดดูแบบ

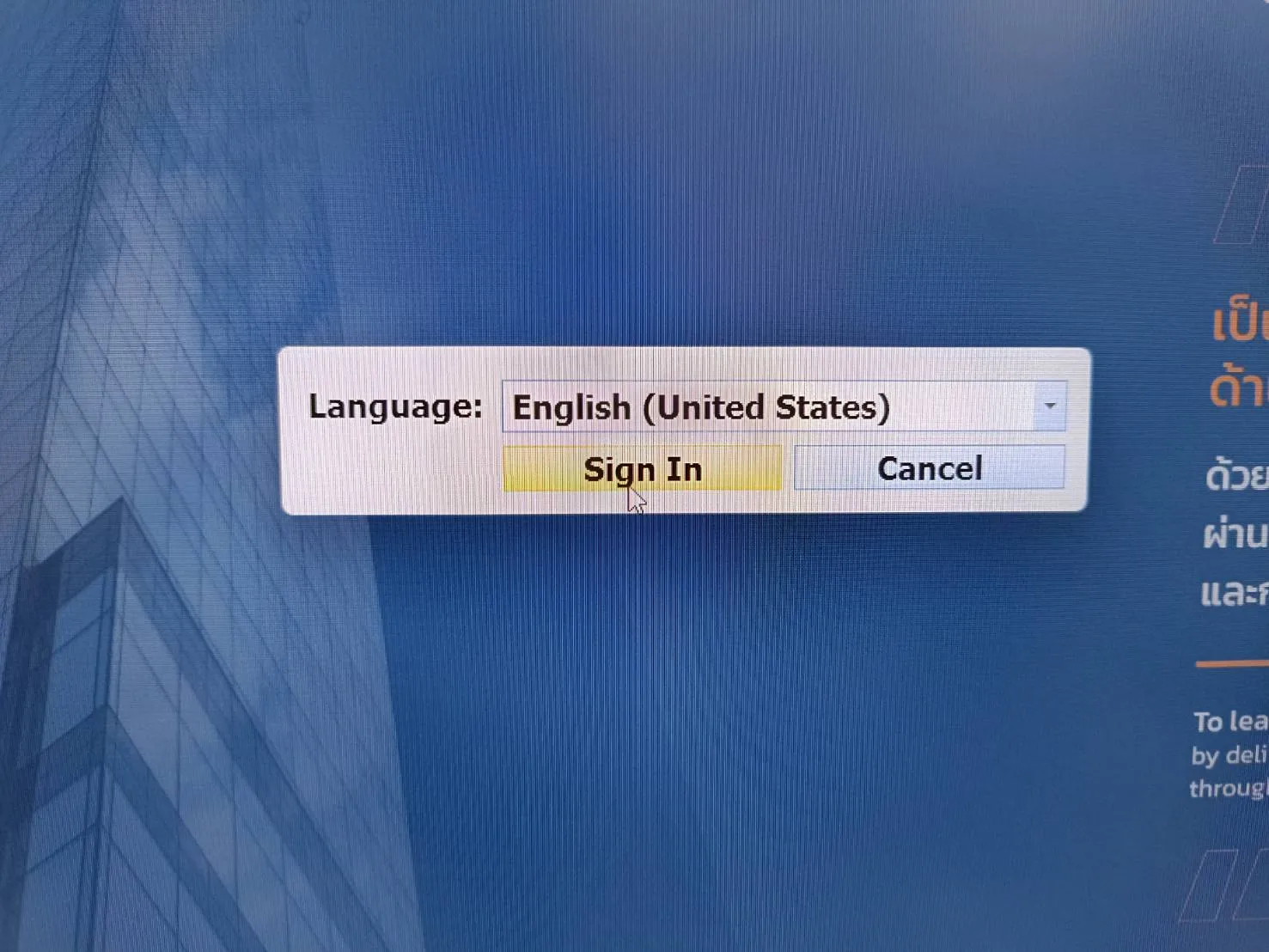

17.5.กดเข้าไปดูแบบ กดเลือก Language: English (United States) แล้วกด Sign In เข้าสู่ระบบ

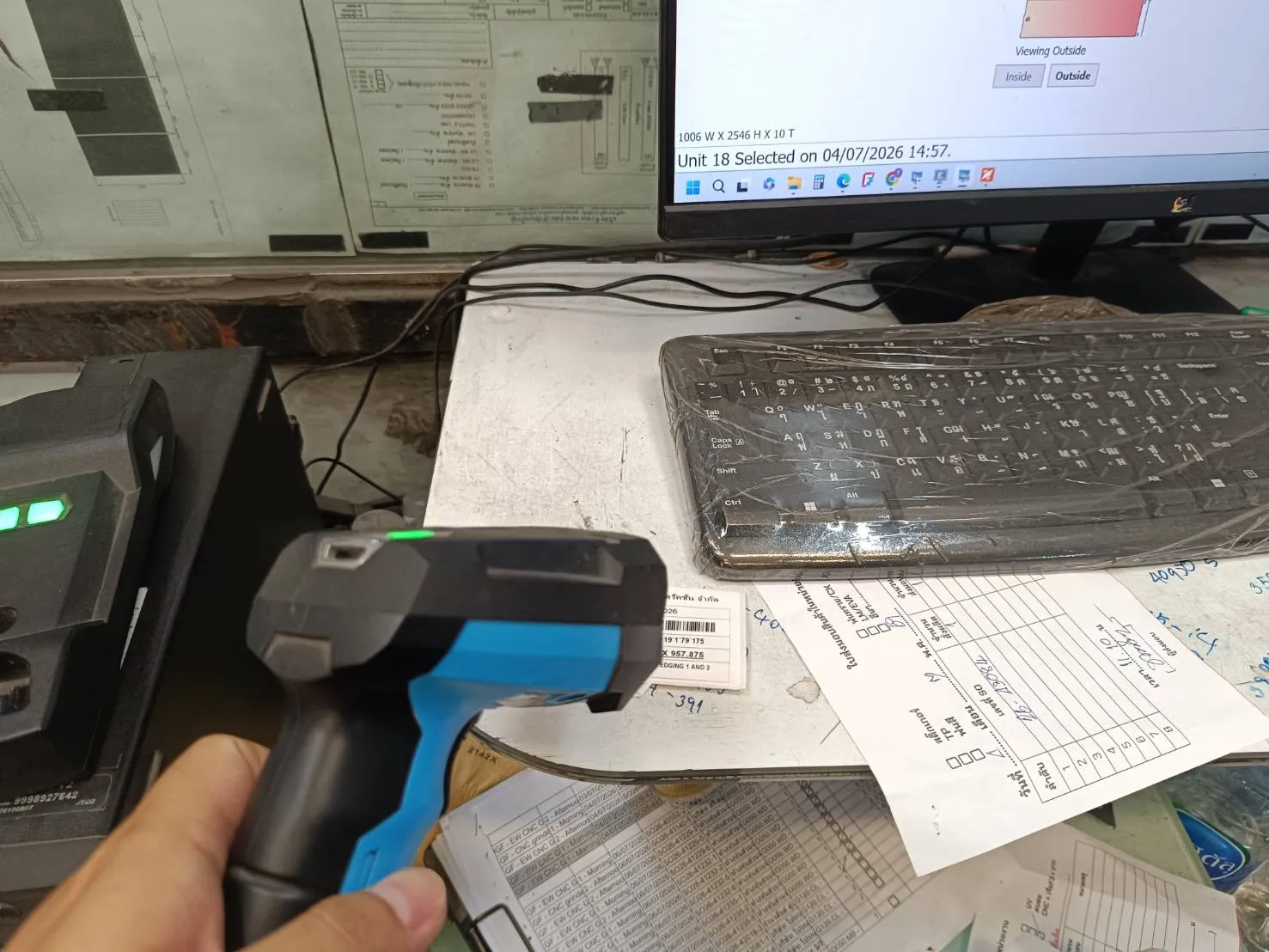

17.6.พนักงานใช้ที่สแกนบาร์โค้ด ยิงที่แทคกระจก

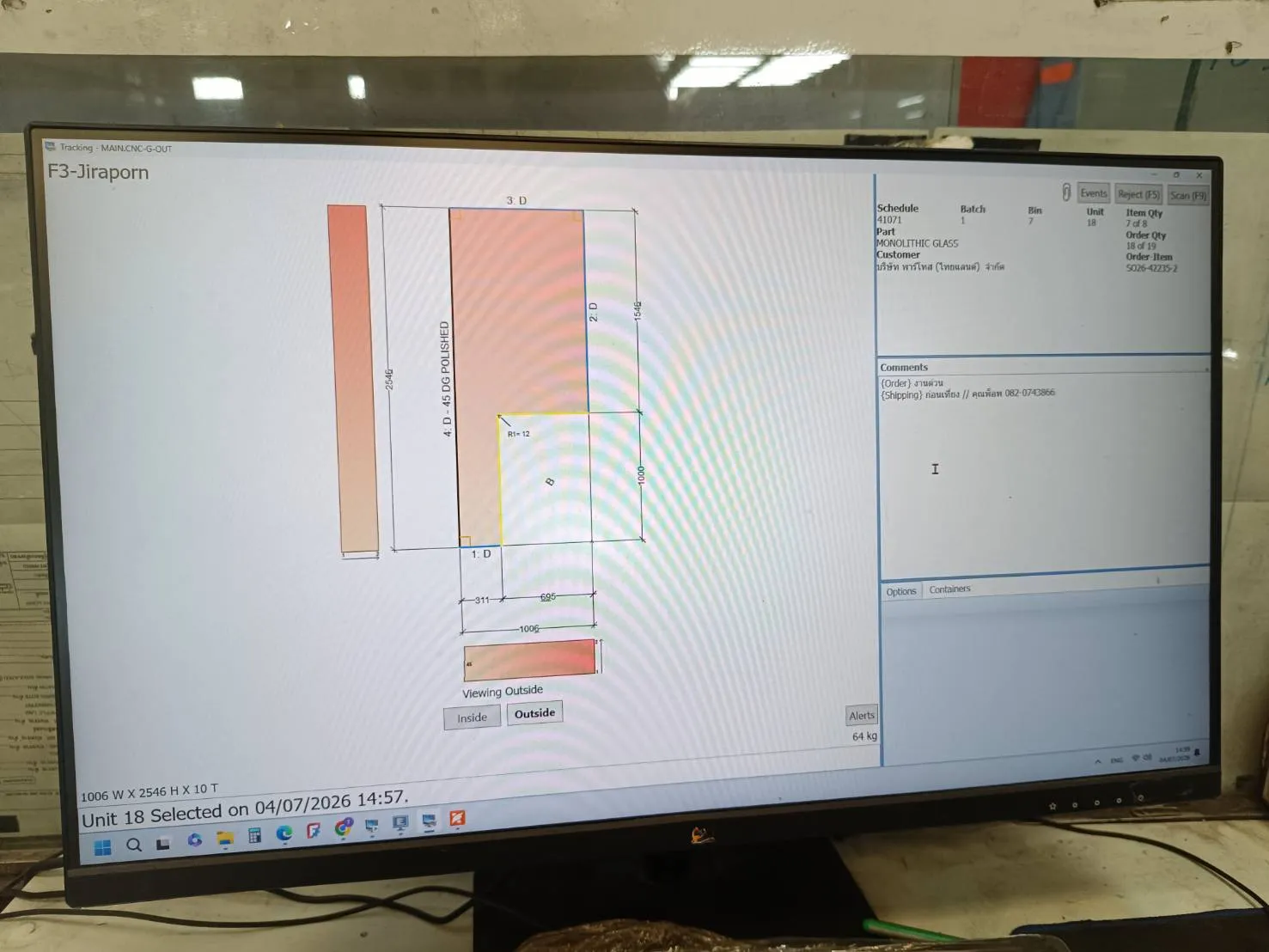

17.7.ตรวจสอบแบบในระบบ FeneVision Tracking

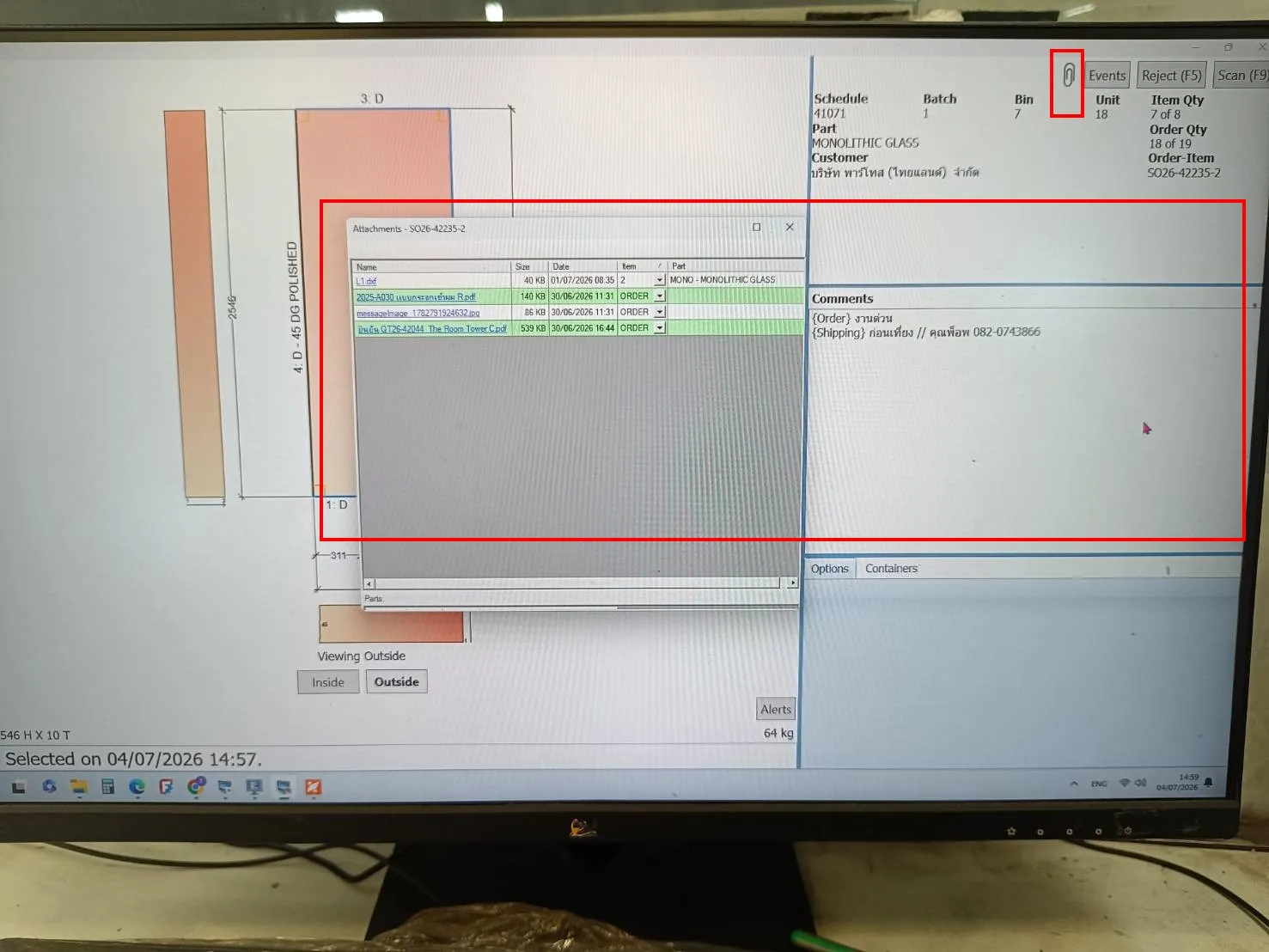

17.8.ตรวจเอกสารแนบในระบบ FeneVision Tracking รูปที่นีบกระดาษ
