วิธีการคีย์กระจกลามิเนต
ภายใต้ Work in: (รหัส: SL17)
วันที่อัพเดท: (07/03/2568)
จัดทำโดย: คุณวิมลวรรณ เสรีกุลพันธ์ /Wimonwan Sereekulapant
อนุมัติโดย: คุณวินัย วัฒนลออสมบุญ / vinai_w
ใครควรอ่านเอกสารฉบับนี้
พนักงานฝ่ายขายทุกคนที่อยู่ในบริษัท ฯ ต้องเข้าใจและรับทราบ
วิธีการปฏิบัติงานสำหรับคีย์กระจกลามิเนต

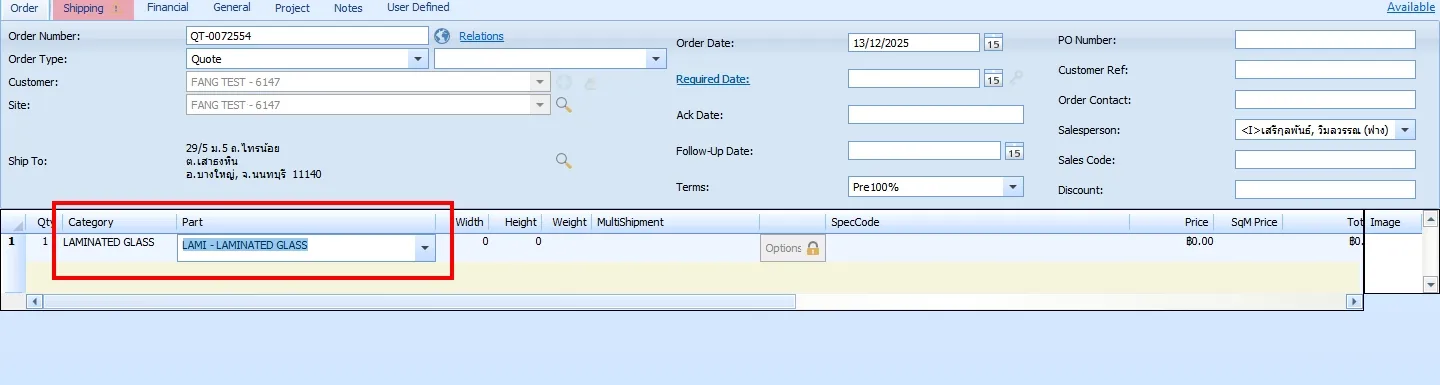

- เลือกประเภทสินค้าที่ต้องการในช่อง Category ลามิเนต จากนั้นเลือก LAMI-Laminated Glass ใส่ขนาดของกระจกที่ต้องการ

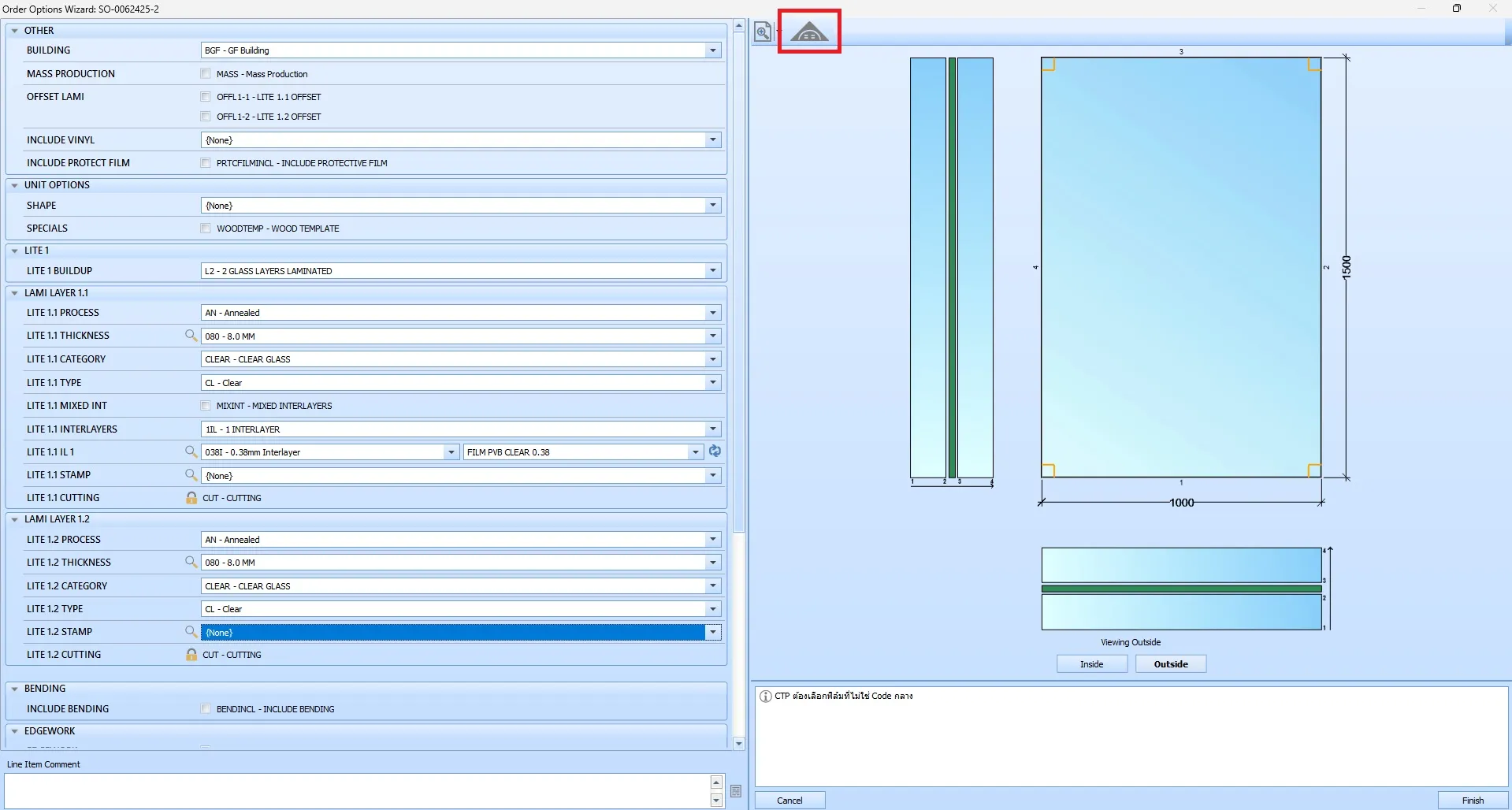

2.เลือก option จะขึ้นรายละเอียดใน Order Entry
เลือกชนิดกระจกความหนาและรายละเอียดใน Order Entry สำหรับแผ่นที่ 1และเลือกชั้นฟิล์มที่ต้องการ
การเลือกชั้นฟิล์ม PVB Interlayer มีเกณฑ์ ดังนี้
การเลือกฟิล์ม PVB ใส
กลุ่ม C และ G
C100 (ใส), C200 (ใส), Ocean Grey-G, Grey-G ใช้ด้วยกันได้ เช่น ใช้เพิ่มความหนาฟิล์มรวมสำหรับงาน LM-TP
กลุ่ม J
J100 (ใส), J400 (ใส) ใช้กับกระจก ใส, สีตัดแสง, เงา,แพทเทิร์น
Clear 0.38 แล Clear 0.76
PVB ใส ใช้กับกระจก Reflective, Low-E, และ กระจก coating ของ Guardian Glass ยกเว้น ฝ่ายขายเจาะจงมา โครงการราคาพิเศษ
Clear RA
ใช้ร่วมกับฟิล์มสีของ BS1XX, BS2XX, SF1XX, LV1XX,OC1XX, PT1XX, TD1XX และ ใช้กับ กระจกใสพิเศษ , แพทเทิร์นใสพิเศษ เพื่อความใสที่ดีที่สุดในกลุ่มฟิล์มใส หรือ งานที่ฝ่ายขายเจาะจงให้ใช้ฟิล์มนี้ เช่น งานของ Lixil
การปฏิบัติ สำหรับวันที่: 10/2/68 เป็นต้นต้น ไป
1. ฟิล์มใสหนา 0.38 มม. ใช้ W100 จนหมดแล้วใช้ J100
2. ฟิล์มใสหนา 0.76 มม. ใช้ C200 จนหมดแล้วใช้ J200
3. ฟิล์มใสหนา 1.14 มม. ให้ใช้ J100 + J200
4. ฟิล์มใสหนา 1.52 มม. ใช้ 1400
สำหรับทีม Central Planning: ถ้าไม่สามารถเลือกตามนี้ได้แจ้งหัวหน้าทีมโดยตรงทันที เนื่องจากมีผลกับการวางแผนวัตถุดิบ
Note : โดยเมื่อเซลล์สร้าง QT แล้ว ใส่ขนาด กว้าง/สูง จากนั้นแจ้งให้ Central Planing เข้ามาใส่รายละเอียดฟิล์มให้ ถ้ามีการเสนอราคาจำนวนหลายรายการใน 1 QT ให้ทำแค่รายการที่ 1 ก่อน เพื่อส่งให้ Central Planning แก้ไขฟิล์มให้เรียบร้อย จากนั้นค่อย Copy รายละเอียดจากรายการที่ 1 ไปทำรายการอื่นๆต่อไป
3.เลือกชนิดกระจกความหนาและรายละเอียดใน Order Entry สำหรับแผ่นที่ 2

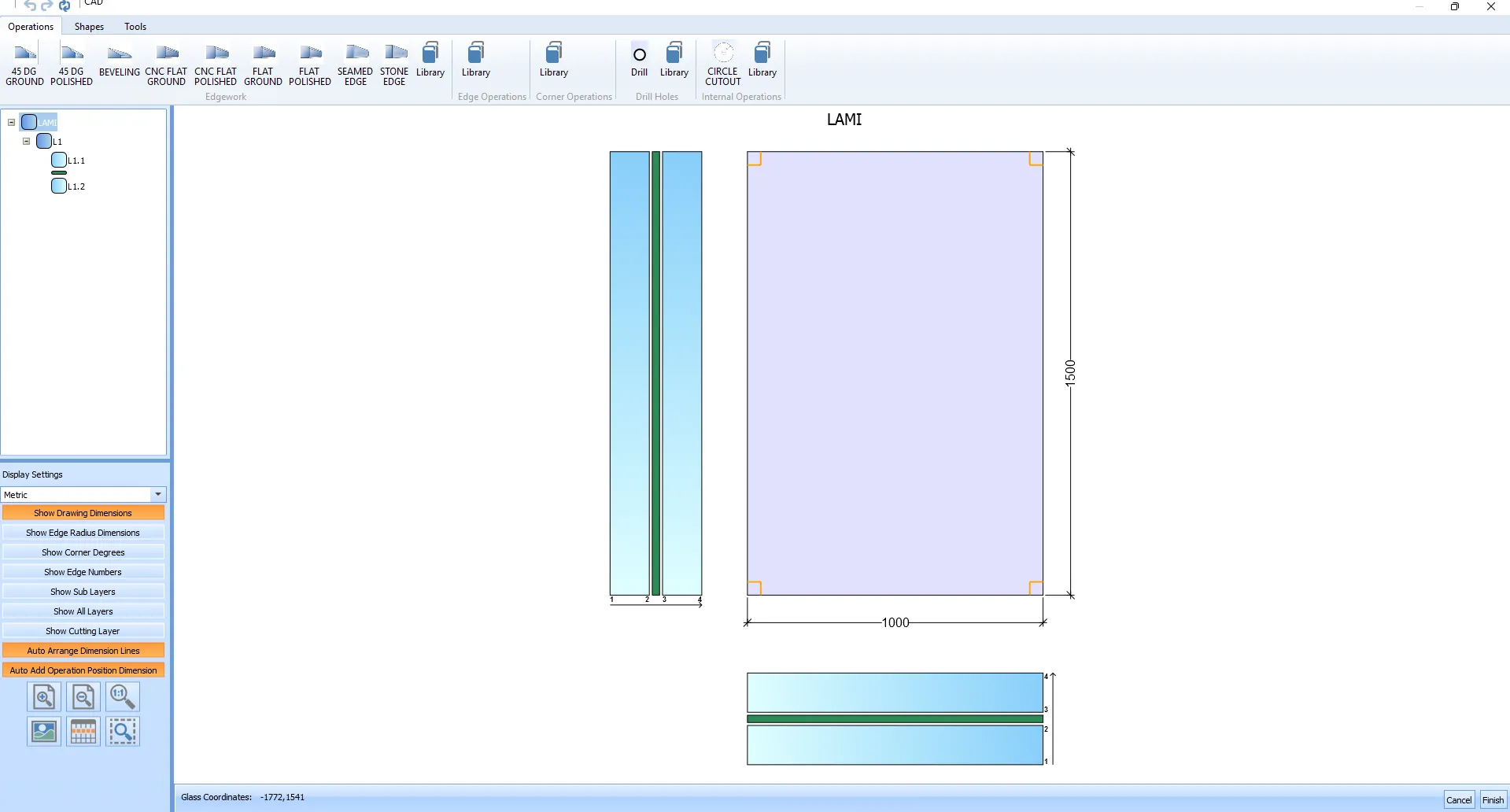

4.เข้า CAD เพื่อเลือกรายละเอียดการเจียขอบกระจก

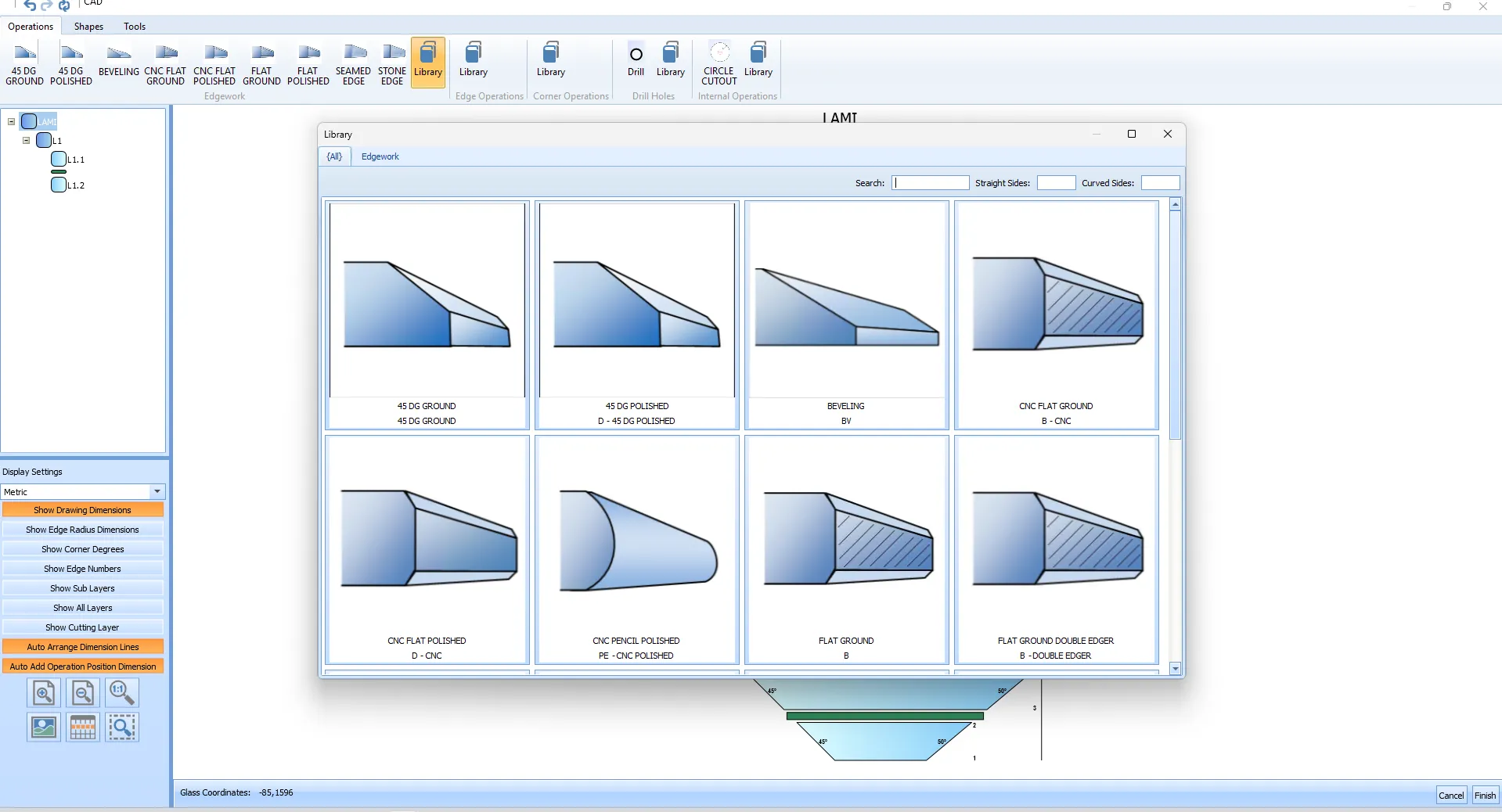

4.1.โดยเข้าไปเลือกแบบต่างๆที่ Library

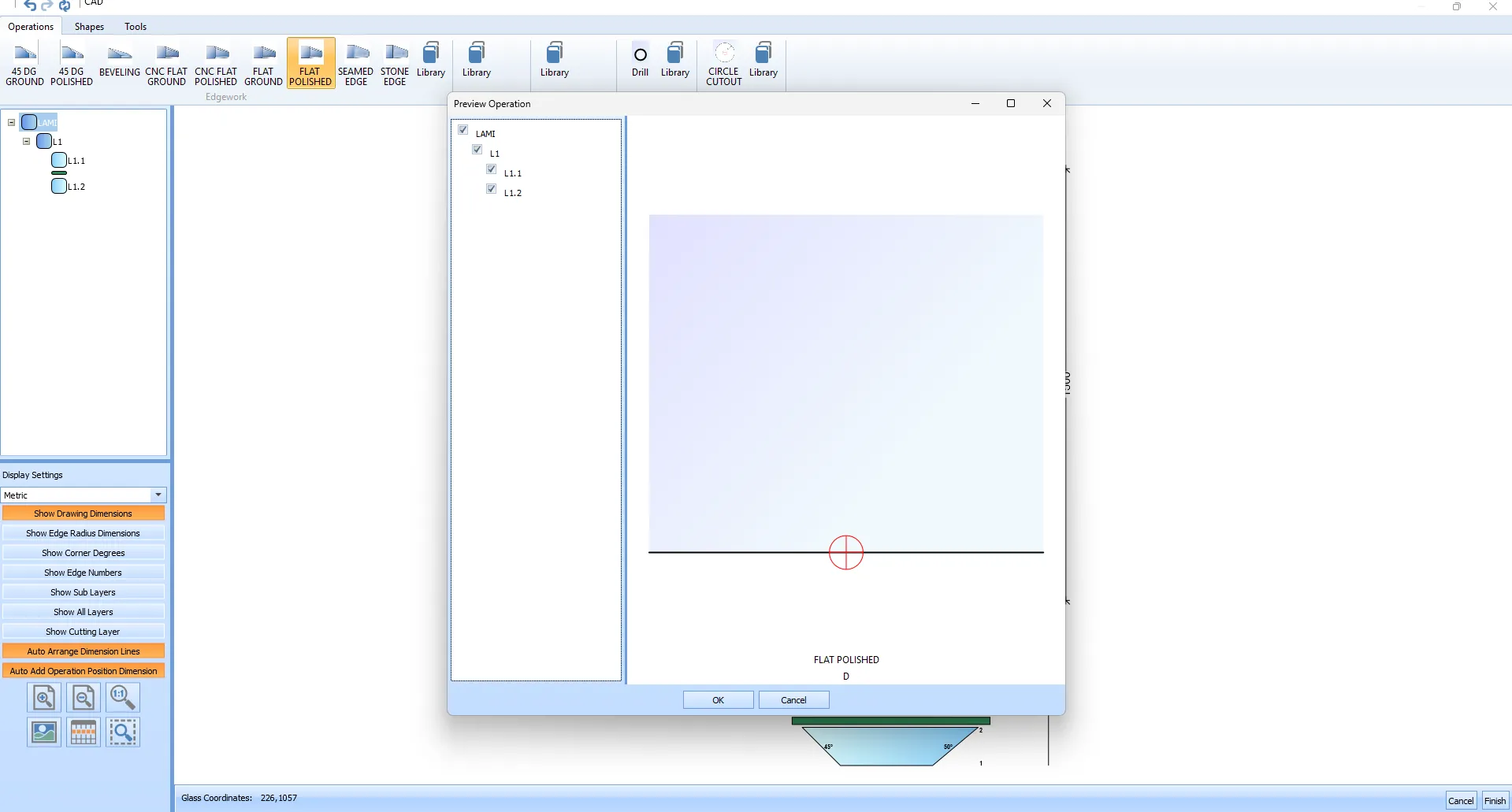

4.2. เมื่อทำการเลือกเสร็จแล้วจะขึ้นให้เราเลือกแผ่นของกระจกสำหรับทำการเจียที่เราต้องการ จากนั้นกด OK ระบบจะประมวลผลตามแบบที่เลือก และทางด้านซ้ายมือจะมี LAYER ของกระจกให้เลือกตามเงื่อนไขการผลิต

- ถ้าเป็นงานที่เจียก่อนประกบ ต้องเจียที่ละแผ่น
ถ้าเป็นงานที่ประกบก่อนเจีย เลือก L1 ความหมายคือ แผ่นคู่
4.3. การทำงานบาก ในส่วนของระยะ Central Planning จะเป็นฝ่ายใส่ให้ ทางฝ่ายขายจะต้องเลือก Edgework กับ LAYER ของกระจก การเลือก LAYER เป็นไปตามเงื่อนไขการผลิต
- ถ้าเป็นงานที่ประกบก่อนเจีย เลือก L1 ความหมายคือ แผ่นคู่
- ถ้าเป็นงานที่เจียก่อนประกบ ต้องเจียที่ละแผ่น
5.ระบบจะทำการคำนวณราคาเพื่อนำเสนอให้กับลูกค้า

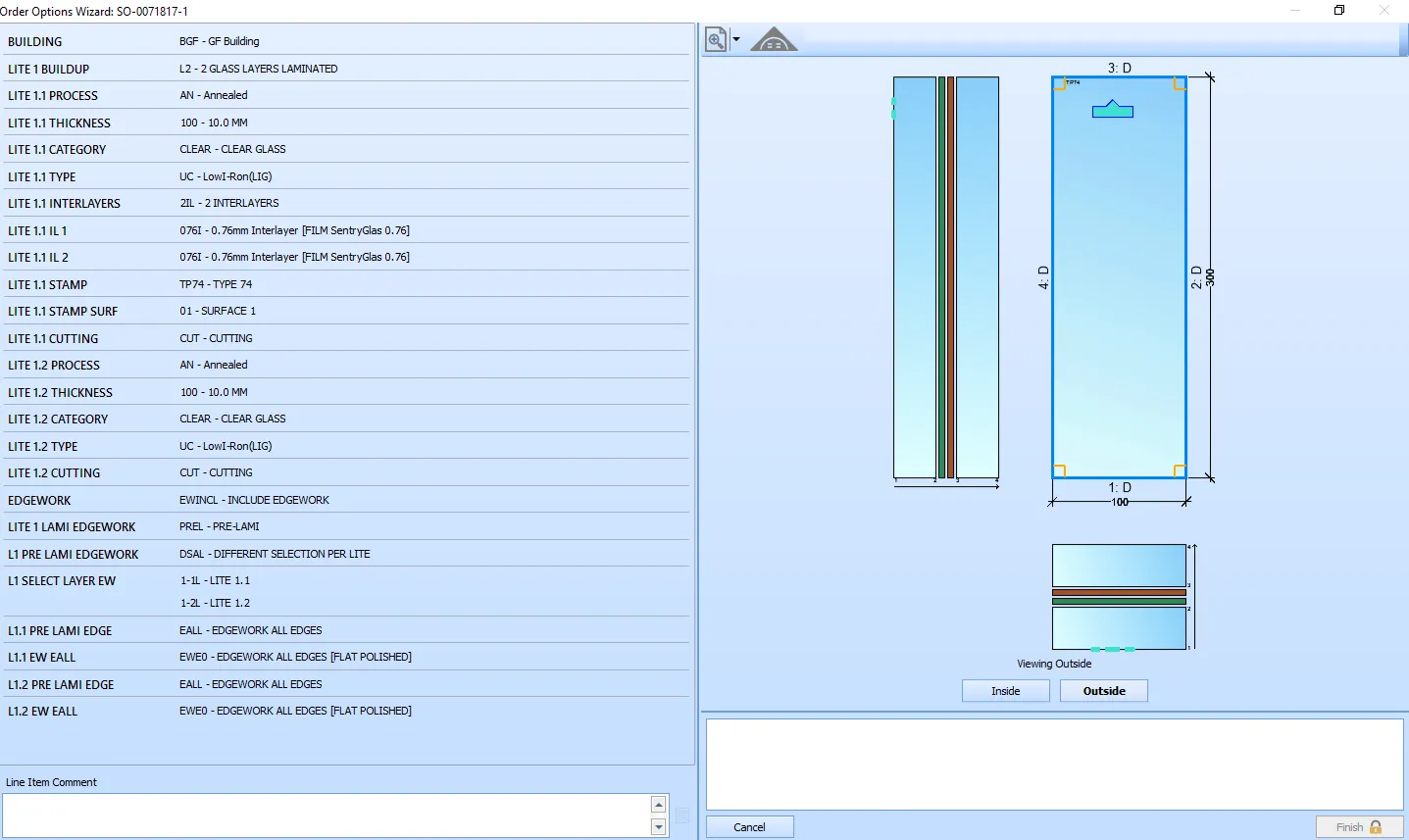

6.ตรวจสอบ Part Breakdown
