วิธีการคีย์กระจกอินซูเลท

ภายใต้ Work in: (รหัส: SL12)

วันที่อัพเดท: (07/03/2568)

จัดทำโดย: คุณวิมลวรรณ เสรีกุลพันธ์ /Wimonwan Sereekulapant

อนุมัติโดย: คุณวินัย วัฒนลออสมบุญ / vinai_w

วิธีการปฏิบัติงานสำหรับการคีย์กระจกอินซูเลท

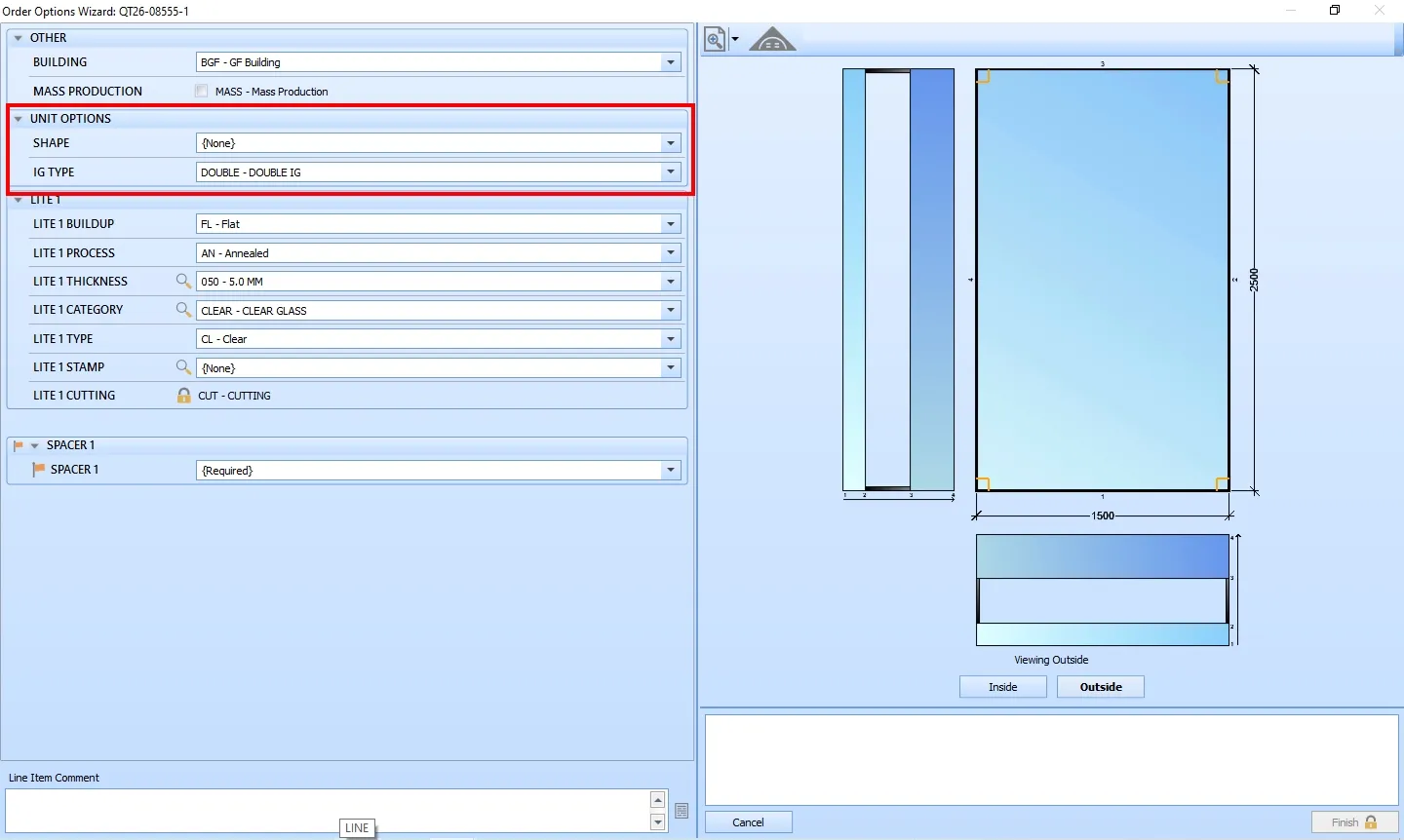

2.เลือก UNIT OPTIONS ที่ IG TYPE

3.LITE 1 BUILDUP

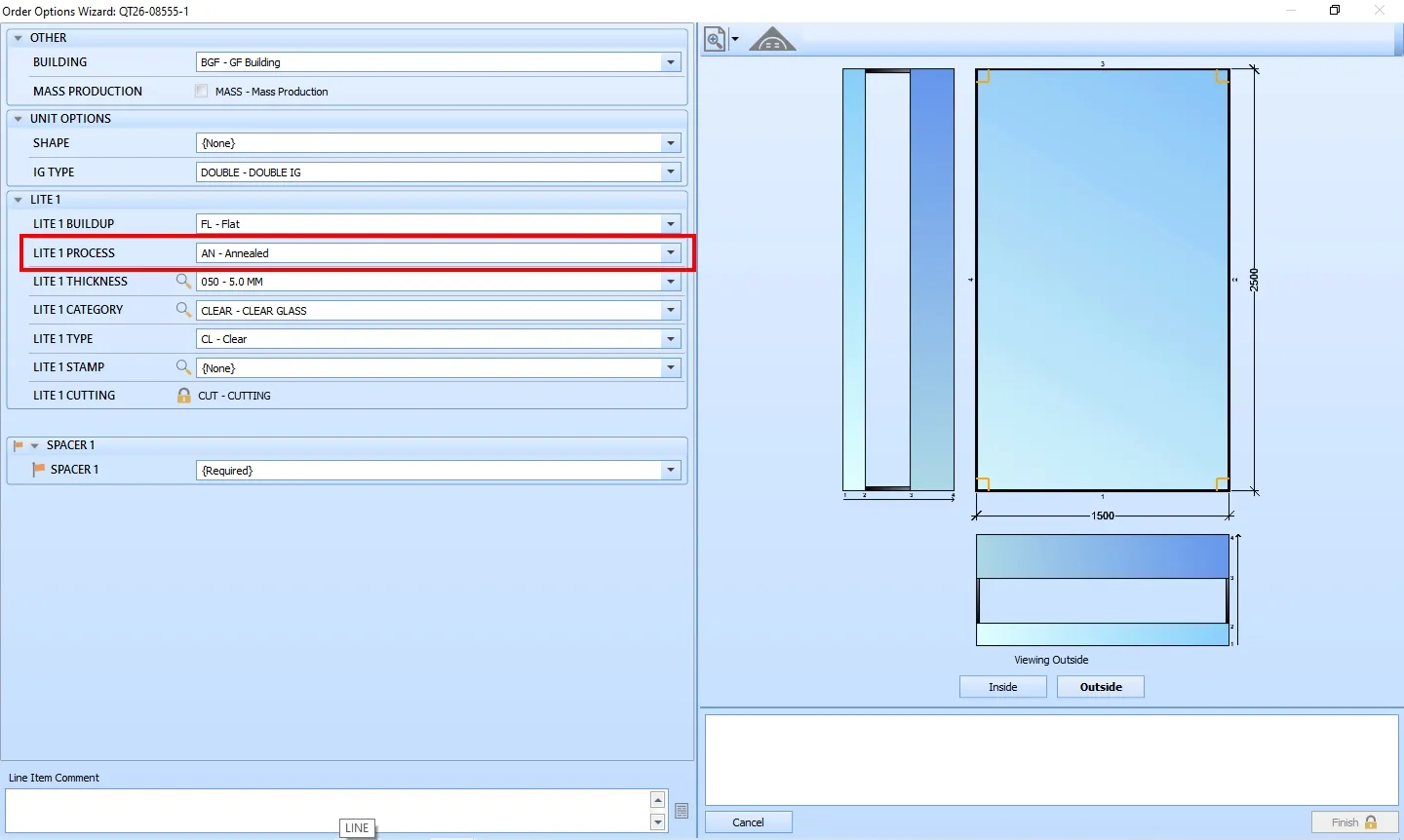

4.LITE 1.1 PROCESS

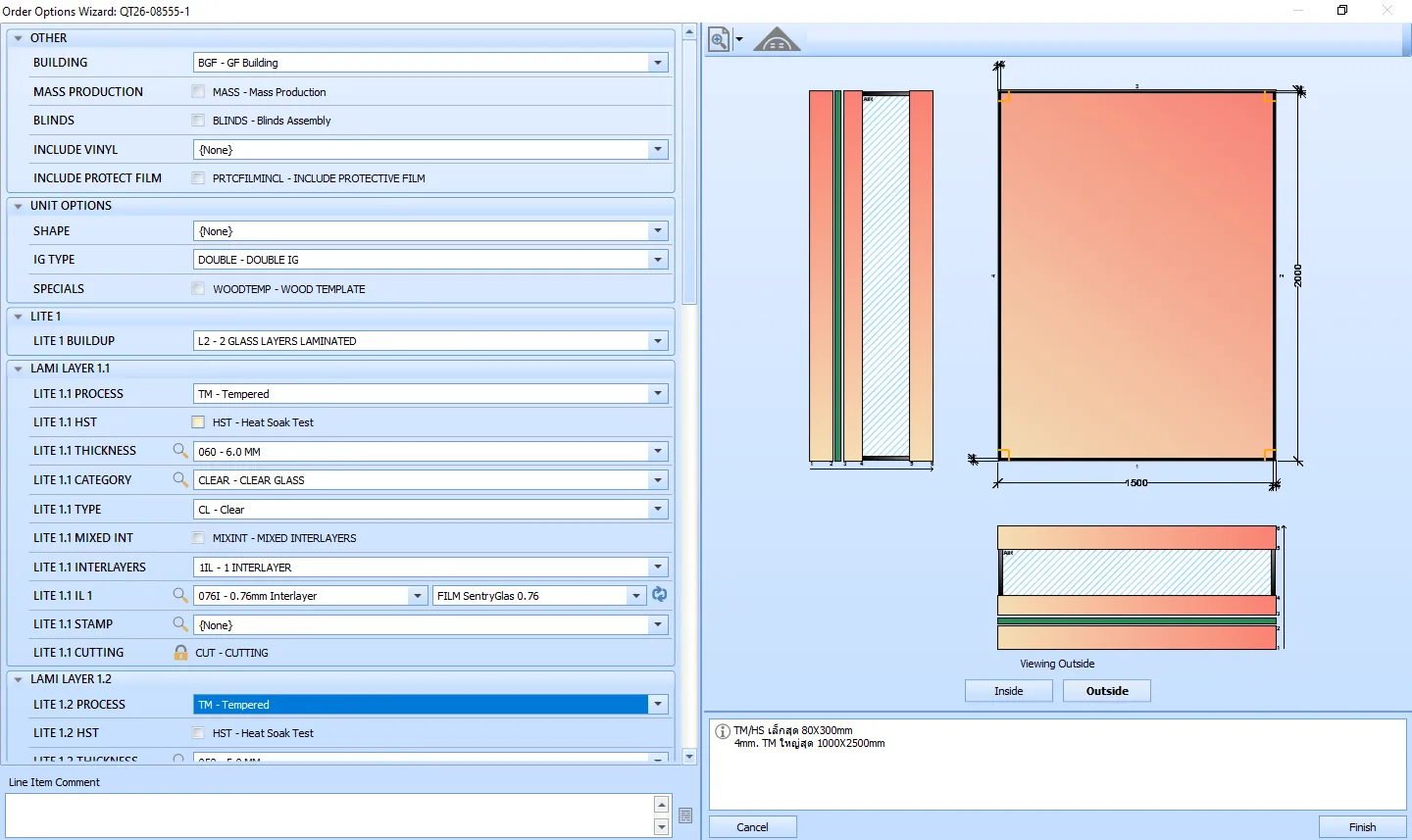

5.LITE การใส่รายละเอียดของกระจกที่จะผลิต ถ้าเป็น IGU จะมีแค่

LITE 1 กับ LITE 2 แต่ถ้าเป็น IGU+LM จะมี LAYER ของกระจก เช่น LAMI LAYER 1.1/ LAMI LAYER 1.2/ LAMI LAYER 2.1/ LAMI LAYER 2.2

5.1 THICKNESS : เลือกความหนาของกระจก

5.2 CATEGORY : เลือกกลุ่มของกระจก

5.3 TYPE : เลือกชนิดของกระจก

5.4 LITE 1.1 INTERLAYERS : เลือกจำนวนชั้นของฟิล์ม

5.5 LITE IL1 : เลือกขนาดของฟิล์ม และชนิด

ตัวอย่าง เป็นงาน IGU+LM(TP) + 12Air + TP

กรณีที่ไม่ได้ทำ LM จะมีแค่ LITE 1

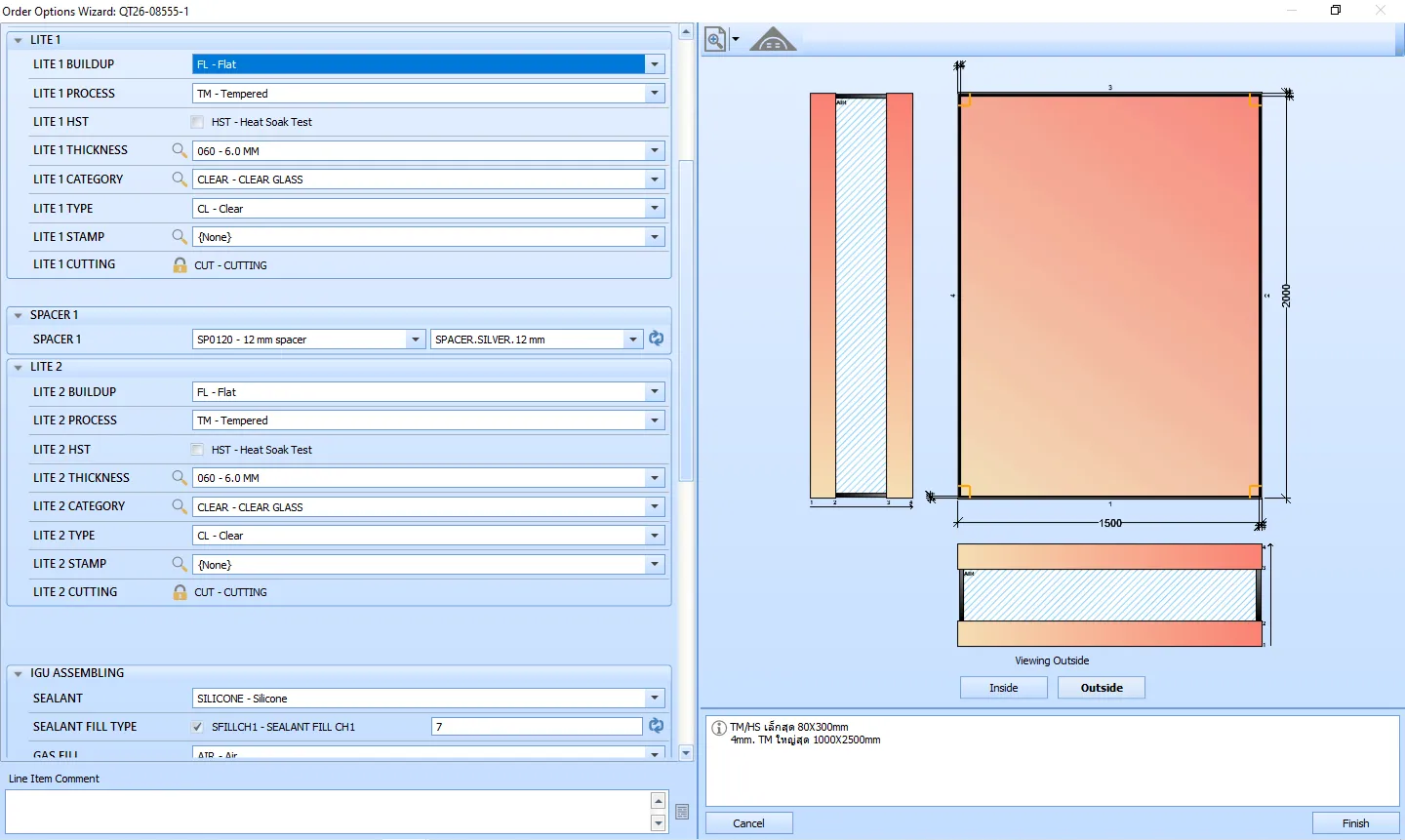

6.SPACER 1 : เลือกขนาด Air-Gas กับ สี

SP0060 - 6 mm spacer SP0090 - 9 mm spacer SP0120 - 12 mm spacer SP0160 - 16 mm spacer

สี SPACER.Black. SPACER.SILVER

7.LITE 2 ใส่ข้อมูลกระจกเหมือนกับ LITE 1

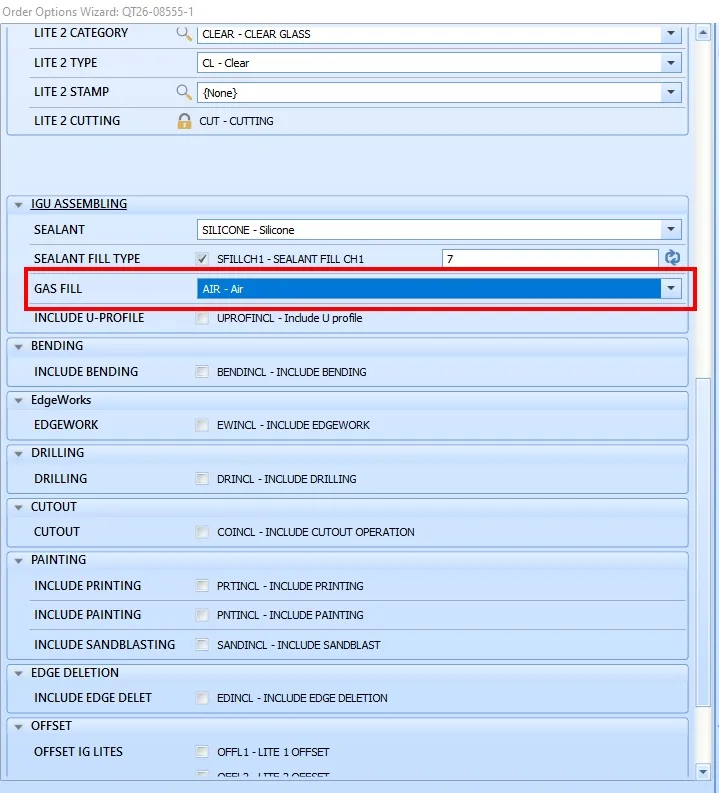

8.IGU ASSEMBLING : เลือกแค่ GAS FILL จะมี Air กับ Argon

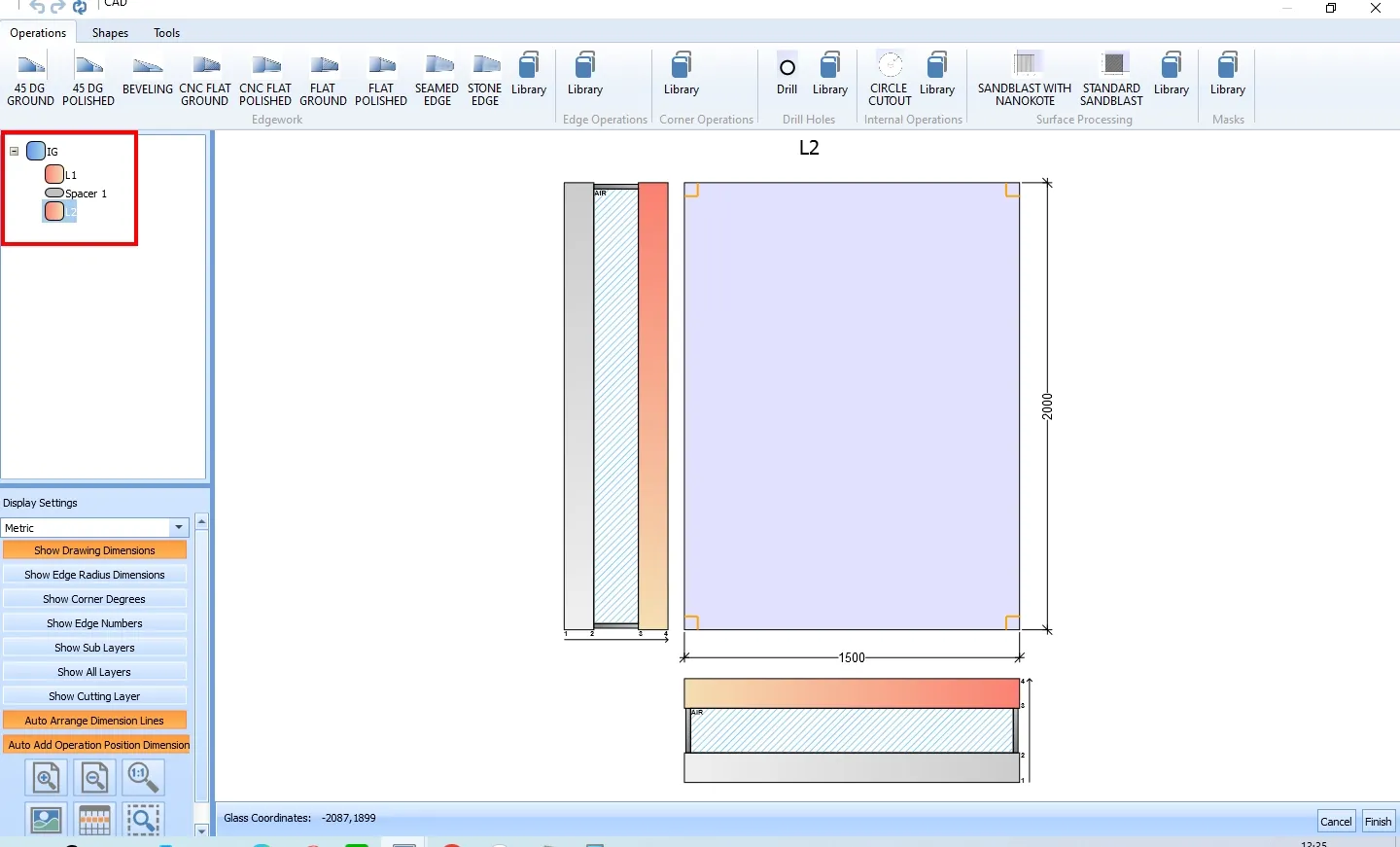

9.การใส่ Edgework ใน CAD

ด้านซ้ายมือจะมี LAYER ของกระจกให้เลือกตามเงื่อนไขการผลิต
